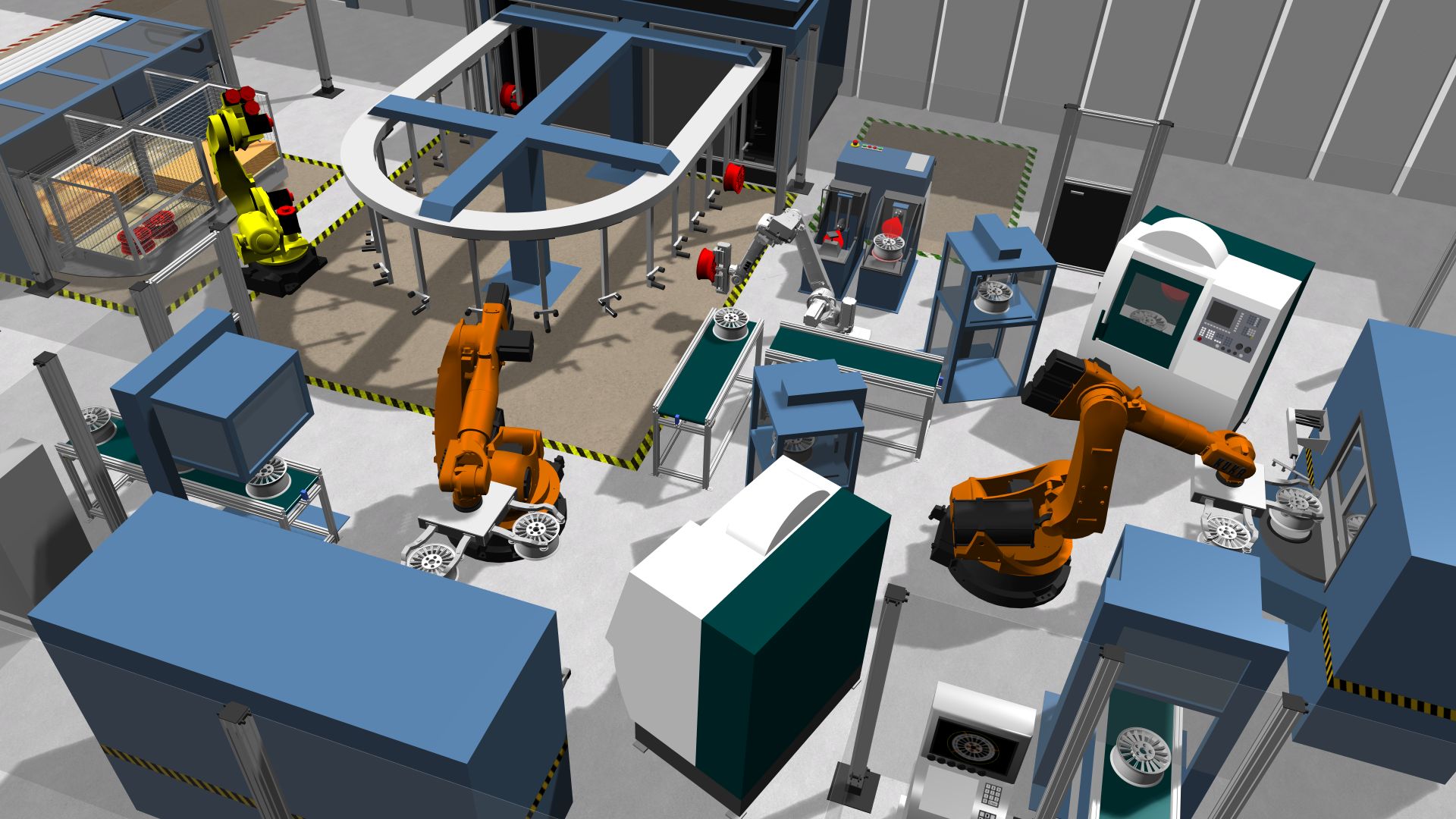

CIROS Studio ist die Software zur 3D-Fabriksimulation. Mit CIROS Studio modellieren Sie Layouts und Prozesse, simulieren Roboterzellen und automatisierte Fertigungsanlagen und visualisieren Abläufe. CIROS Studio spannt einen Bogen über die Bereiche Anlagenplanung, Konstruktion, Elektroplanung, Steuerungsprogrammierung, Inbetriebnahme, Bedienertraining, Vertrieb und Marketing. Seit über zwanzig Jahren entwickeln wir die Software, vertreiben sie erfolgreich in der Industrie und bieten Wartung, Support, Schulungen und Dienstleistungen aus einer Hand an. Gern vereinbaren wir einen Termin mit Ihnen, um Ihnen CIROS Studio individuell für Ihren Anwendungsfall per Web-Meeting oder persönlich zu präsentieren. Einen ersten Überblick über die Möglichkeiten von CIROS Studio erhalten Sie im Folgenden.

Anwendungsbereiche

CIROS Studio wird typischerweise für die folgenden Anwendungen genutzt:

  • Realisierung des digitalen Zwillings für Industrie 4.0
  • Layoutplanung für neue und bestehende Fabriken, Anlagen und Stationen
  • Anlagenverkettung

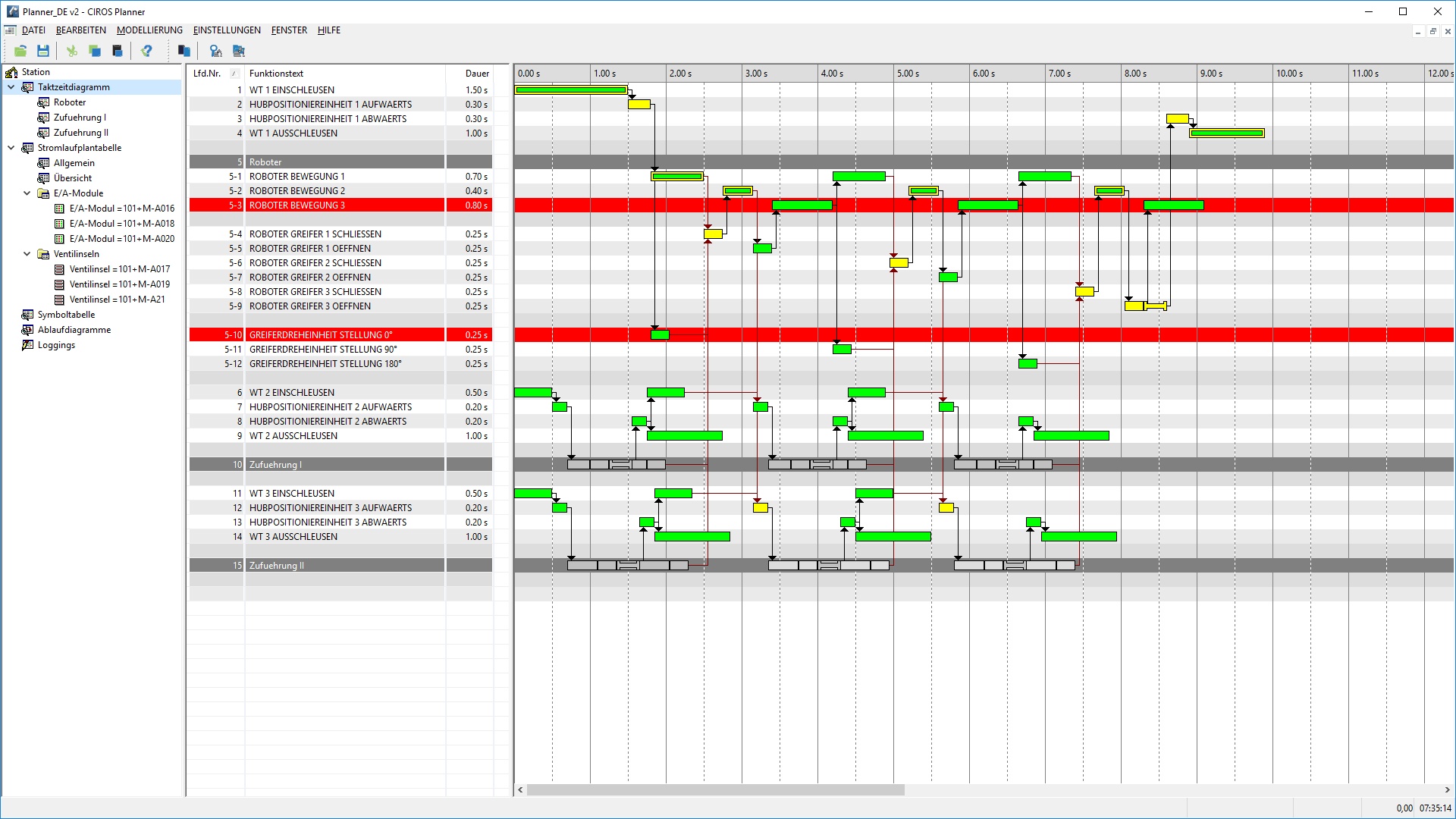

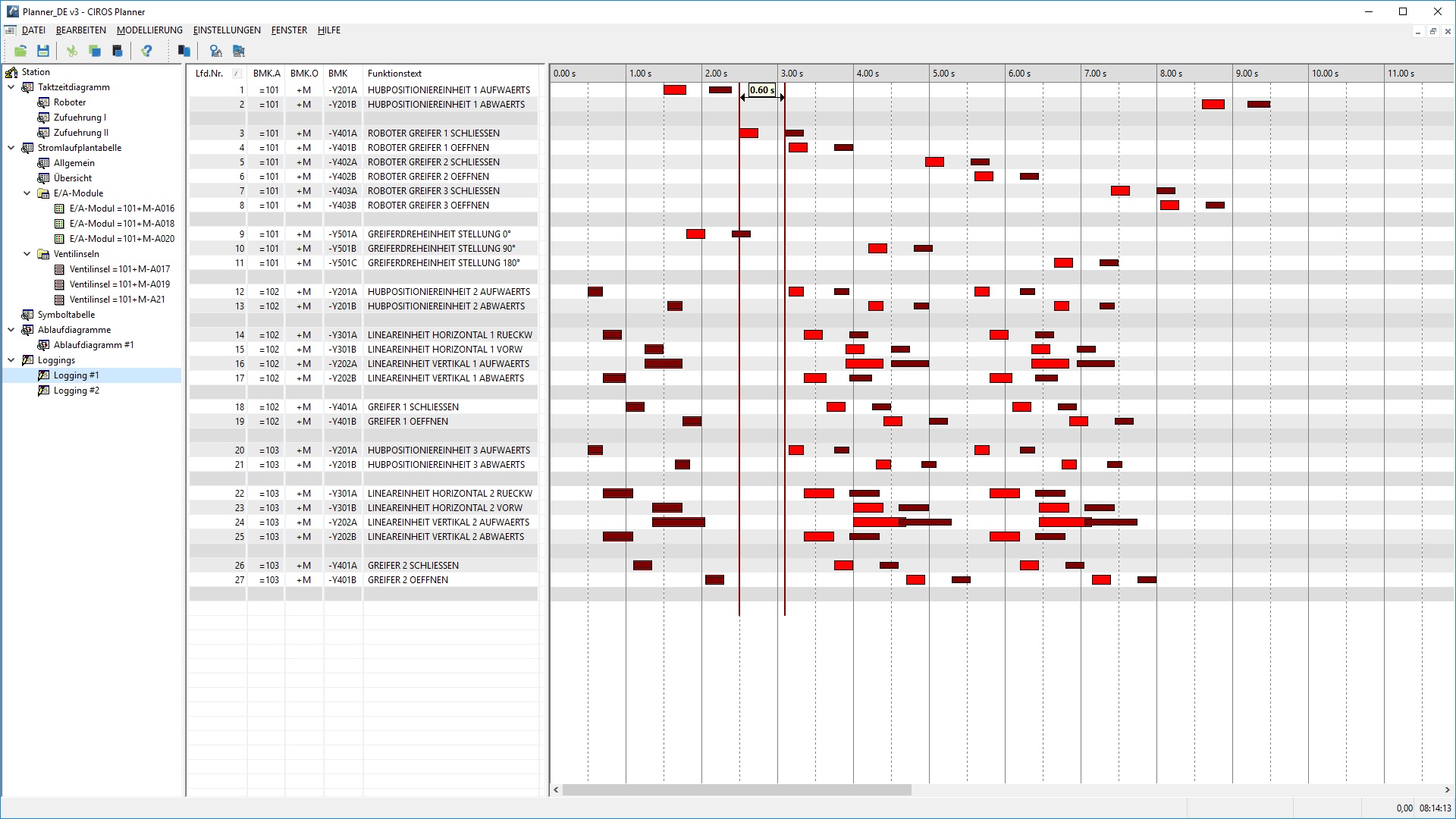

  • Taktzeitplanung und -optimierung
  • Automatisierte Berechnung von Bearbeitungsbahnen auf Werkstückoberflächen und -konturen plus mögliche Nachbearbeitung
  • Offline-Programmierung von Robotern in Herstellersprache
  • Erreichbarkeits- und Kollisionsanalyse für Roboter und andere Kinematiken

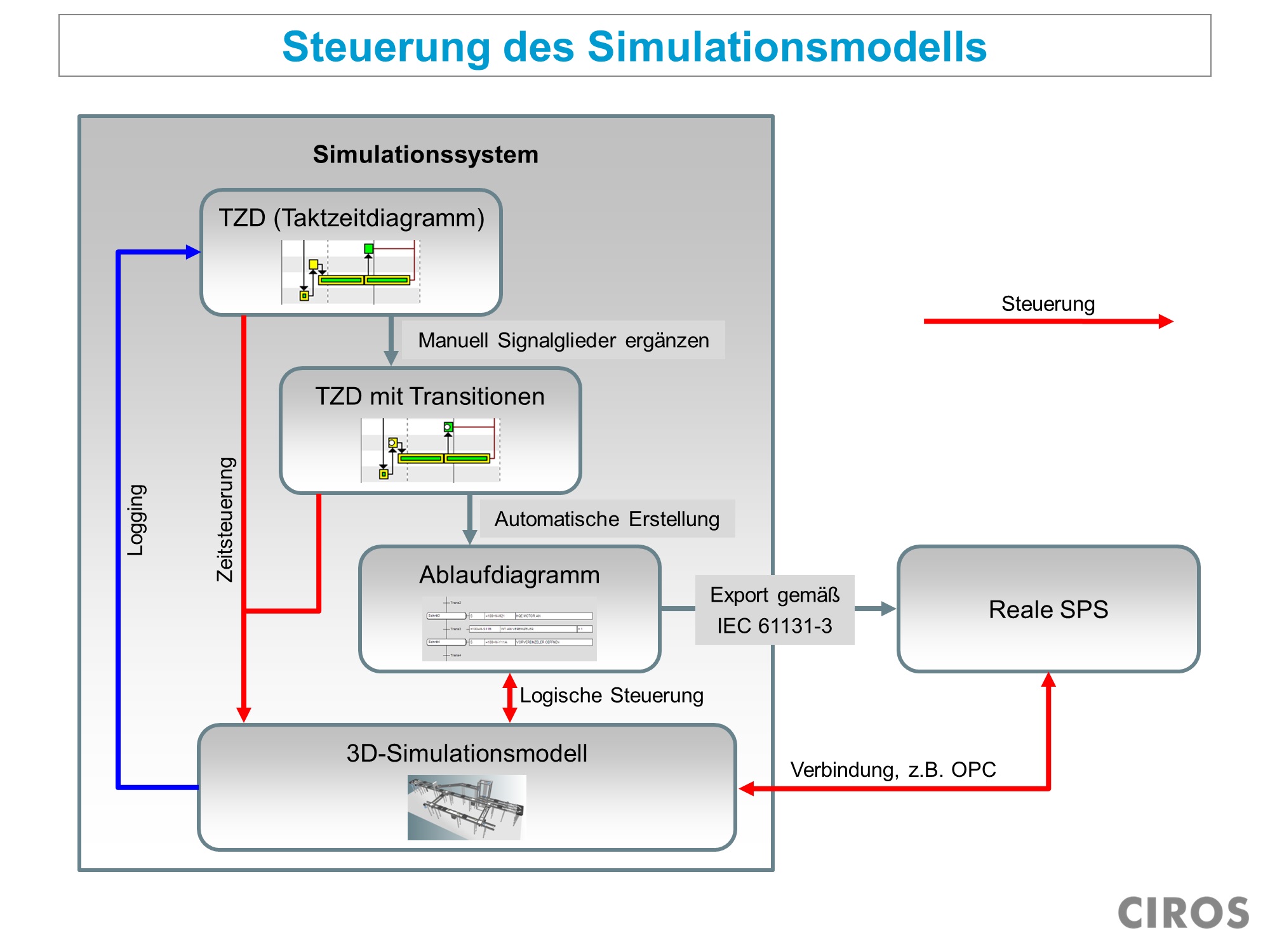

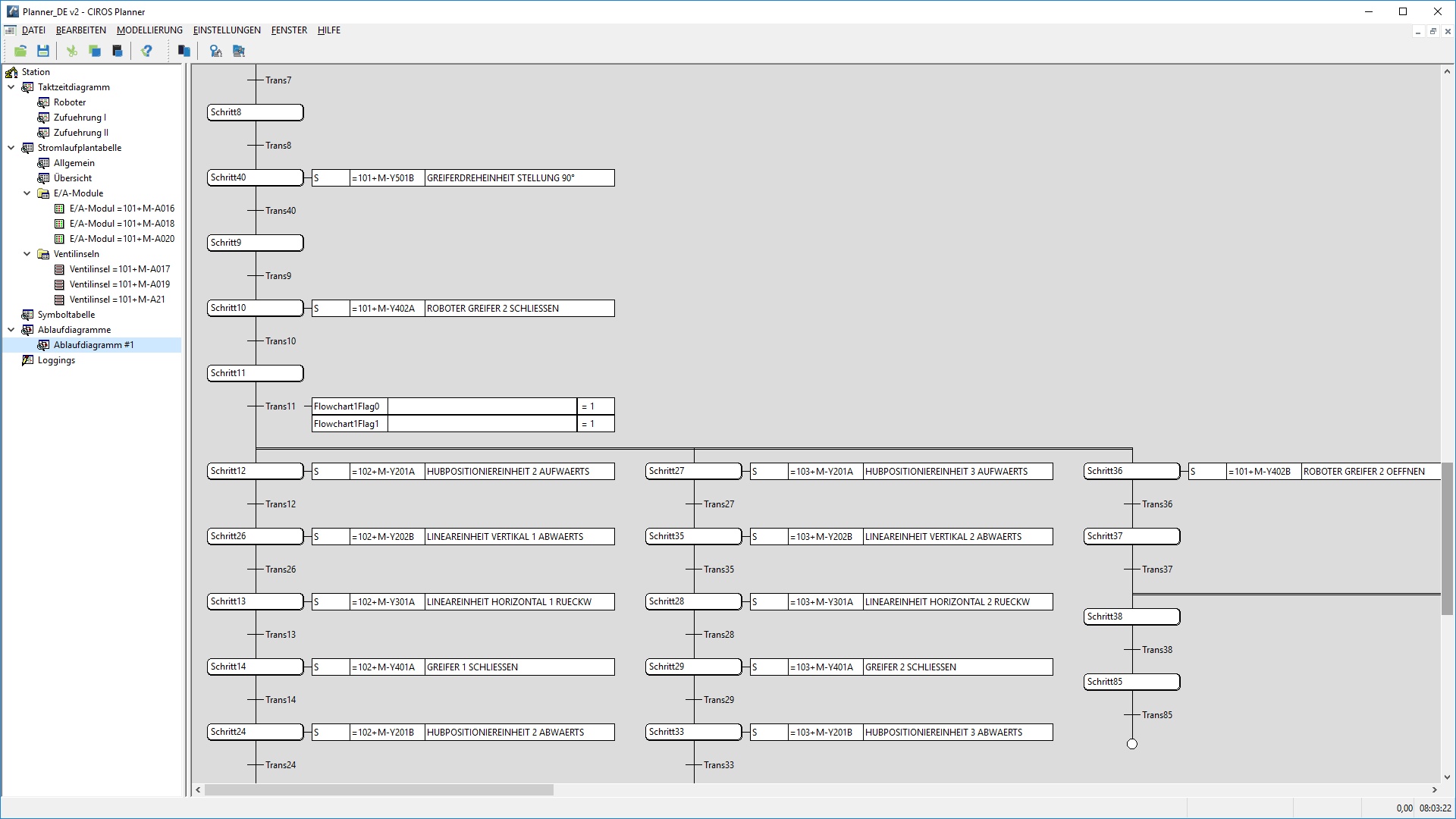

  • Validierung von Steuerungsprogrammen für SPSen
  • Virtuelle Inbetriebnahme mit realen SPSen über reale Feldbusse
  • Interaktive Virtual-Reality-Präsentation von Anlagen und Prozessen in Echtzeit
  • Erstellung von Videos zu Präsentations- und Trainingszwecken

Branchen

Nutzer von CIROS Studio stammen vorwiegend aus den folgenden Domänen:

  • Automobilzulieferer
  • Automatisierungstechnik
  • Maschinenbau, Sondermaschinenbau
  • Anlagenbau
  • Metallbearbeitung, Zerspantechnik, Werkzeugmaschinen
  • Konstruktionsbüros
  • Simulationsdienstleister
  • Forschungsinstitute

Highlights

Dies sind die die Top-Features von CIROS Studio:

  • Kinematische 3D-Simulation auch umfangreicher Fertigungsanlagen in Echtzeit
  • Roboter verschiedener Hersteller gemeinsam in einem Modell
  • Umfangreiche Modellbibliotheken, z.B. über 1.100 Roboter von 17 Herstellern
  • Einfache Modellierung eigener Kinematiken
  • Mechanik-, Sensor- und Transportsimulation

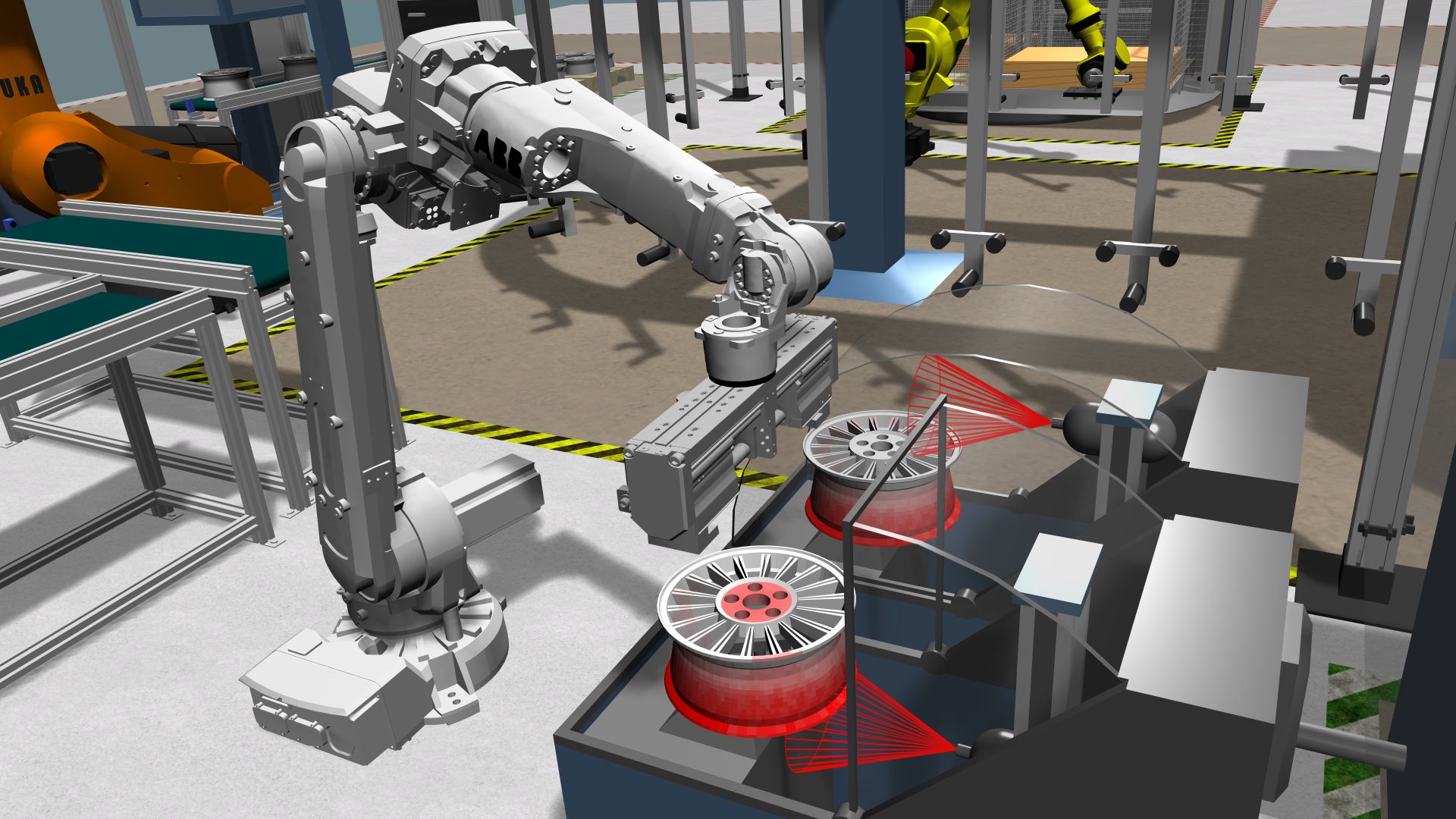

  • Physik- und Prozesssimulation
  • Unterstützung der Robotersprachen KRL (KUKA), RAPID (ABB) und MELFA BASIC (Mitsubishi)
  • Skriptsprache IRL zur Ablaufsteuerung und für Roboter aller Hersteller
  • Anbindung originaler Steuerungskomponenten, z.B. Siemens, Beckhoff und 3S
  • CAD-Import mit 19 Werkzeugen zur teilautomatisierten Geometrieoptimierung und Modellreduktion
  • Roboterunabhängige Prozessplanung mit Bewegungspfaden
  • Interaktive Simulationsfilme und Videoaufzeichnung
  • Alternativ zur Simulation: Animation einfacher Prozesse
  • Vollständige Online-Hilfe mit einführenden Beispielen
  • Klar strukturierte Workflows, die in kürzester Zeit zu Ergebnissen führen

Softwarepakete

CIROS Studio ist die modulare Software zur 3D-Fabriksimulation. Durch die Zusammenstellung der relevanten Pakete erhalten Sie die optimale Software für genau Ihre Aufgabenstellung. Zusätzliche Pakete können zu einem späteren Zeitpunkt einfach und schnell ergänzt werden. Die folgenden Pakete mit den jeweiligen Features sind verfügbar:

Basispaket

Bereits das Basispaket erlaubt die Modellierung und Simulation von Geometrie, Mechanik und Elektrik.

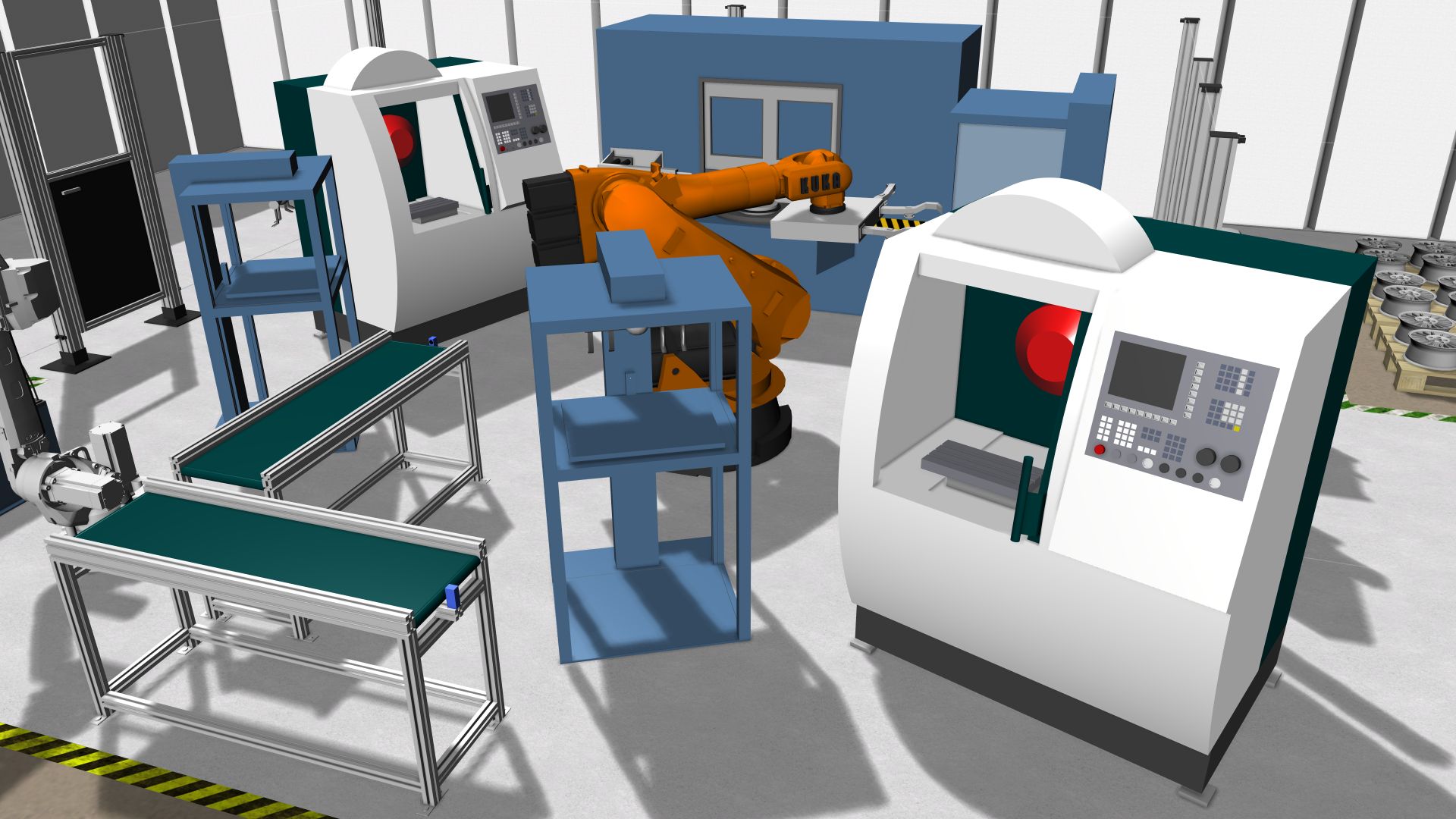

Geometrisches Modell

  • Klar strukturierte Hierarchie von Modellelementen
  • Geometrie wird als Oberflächenmodell mit Polyedern und Polyederpunkten modelliert
  • Koordinatensysteme beschreiben die Lage aller Elemente
  • Einfache CAD-Funktionen: Erstellung von Rotations- und Translationskörpern aus benutzerdefinierten flachen Geometrien
  • Inspektionsmodus für freie Ansichten
  • Level of Detail: Unterstützung umschaltbarer Detaillierungsgrade der Geometrie
  • Renderklone für die performante Darstellung geometrisch identischer Objekte
  • Überlappungsfreie Bemaßung von Layouts, Baugruppen und Zwischenräumen

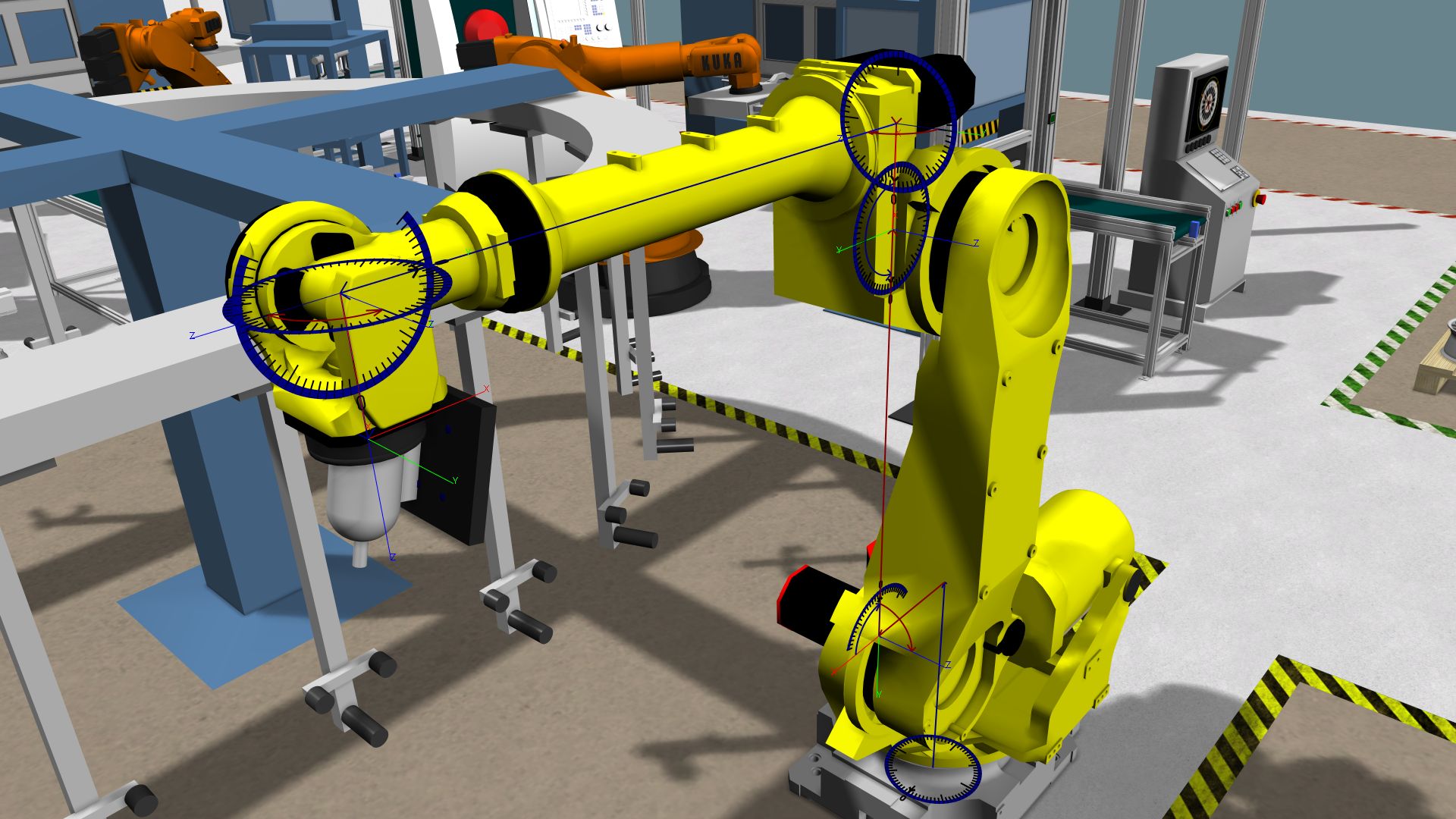

Mechanisches Modell

  • Funktionsfähige Kinematiken auch ohne Geometrie
  • Komplexe Kinematiken als Aneinanderreihung von Schubachsen und Drehachsen
  • Eigene Kinematiken mit Denavit-Hartenberg-Parametern
  • Greifvorgänge zur Bewegung von Bauteilen
  • Steuerung mechanischer Baugruppen und kinematischer Ketten über elektrische Eingänge, eingelernte Positionen oder eigene Steuerungsprogramme
  • Renderklone für die performante Darstellung geometrisch identischer Objekte
  • Überlappungsfreie Bemaßung von Layouts, Baugruppen und Zwischenräumen

Elektrisches Modell

  • Digitale und analoge E/As zur realitätskonformen Modellierung der Elektrik

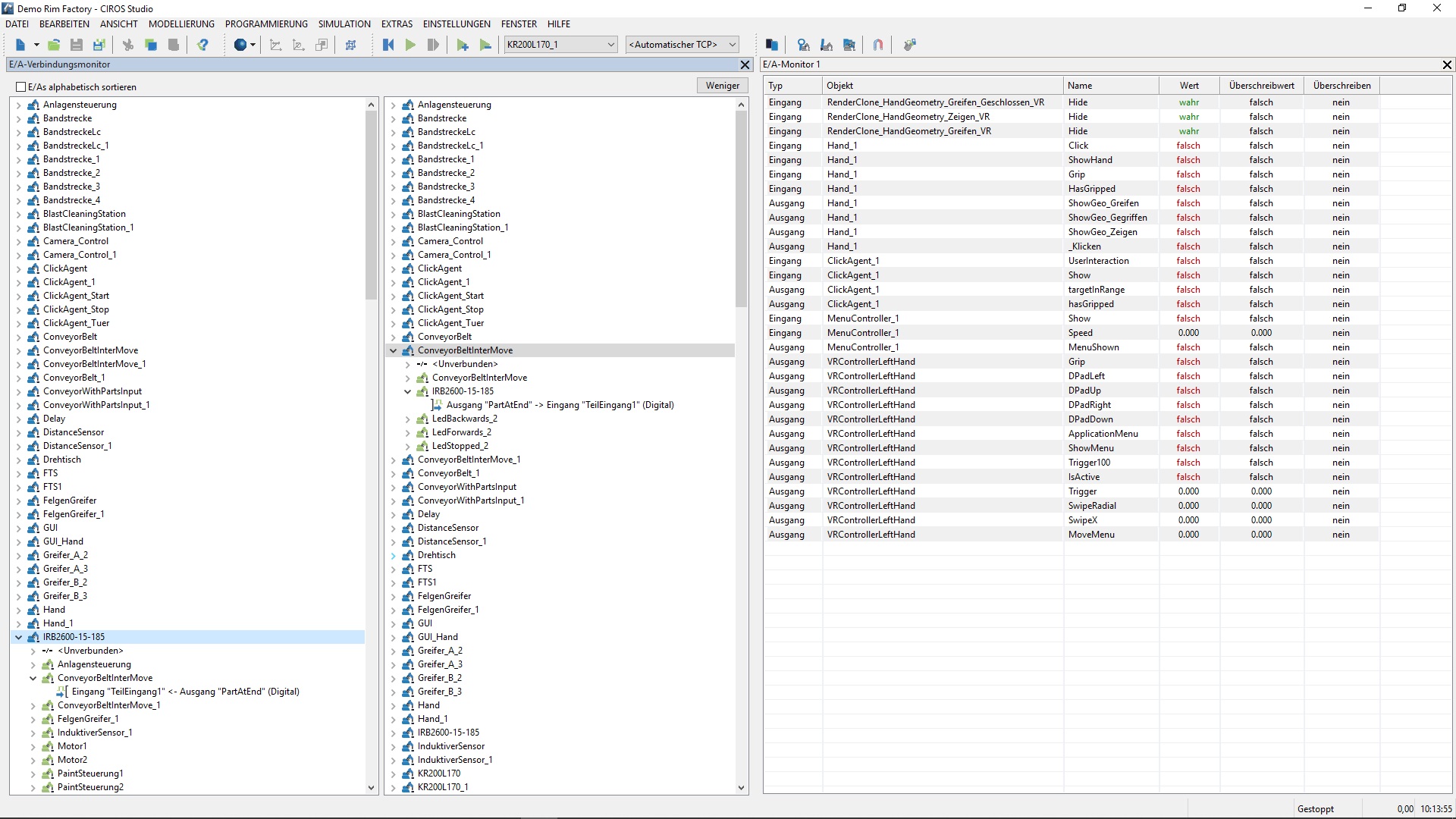

  • E/A-Verbindungs-Monitor zur Verwaltung elektrischer Verbindungen
    • Verbinden per Drag & Drop
    • Einfaches Verbinden mehrerer aufeinanderfolgender E/As
  • Mehrere unabhängige E/A-Monitore
    • Freie Auswahl der anzuzeigenden E/As
    • Anzeige der aktuellen Werte während der Simulation
    • Temporäres Überschreiben von Werten zu Testzwecken
    • Haltepunkte

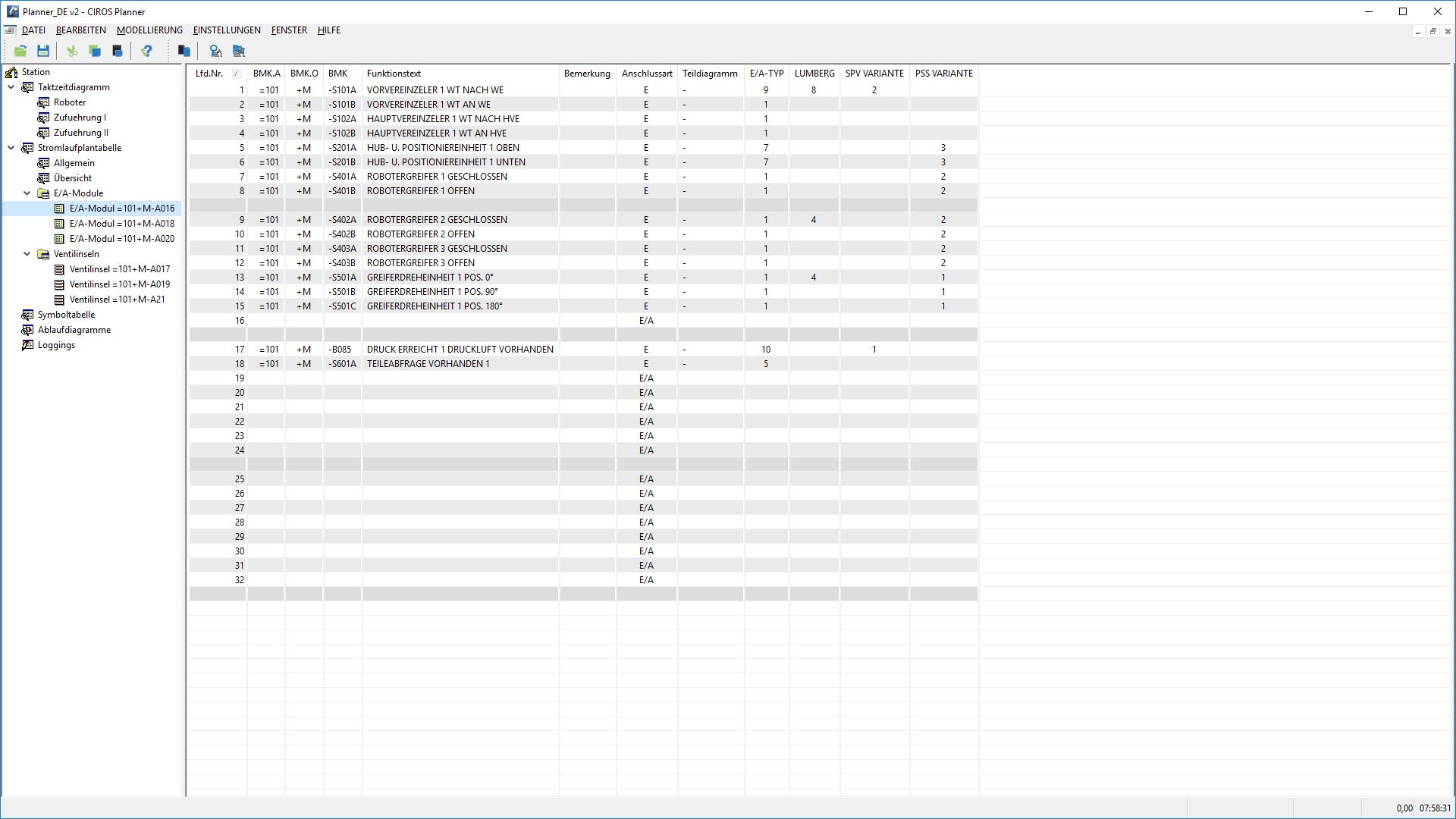

  • E/A-Schalttafel zur grafischen Verwaltung elektrischer Verbindungen und zur Stromlaufplanung
  • Vergabe und Verwaltung von Betriebsmittelkennzeichnungen (BMK)

Modellierungsfunktionen

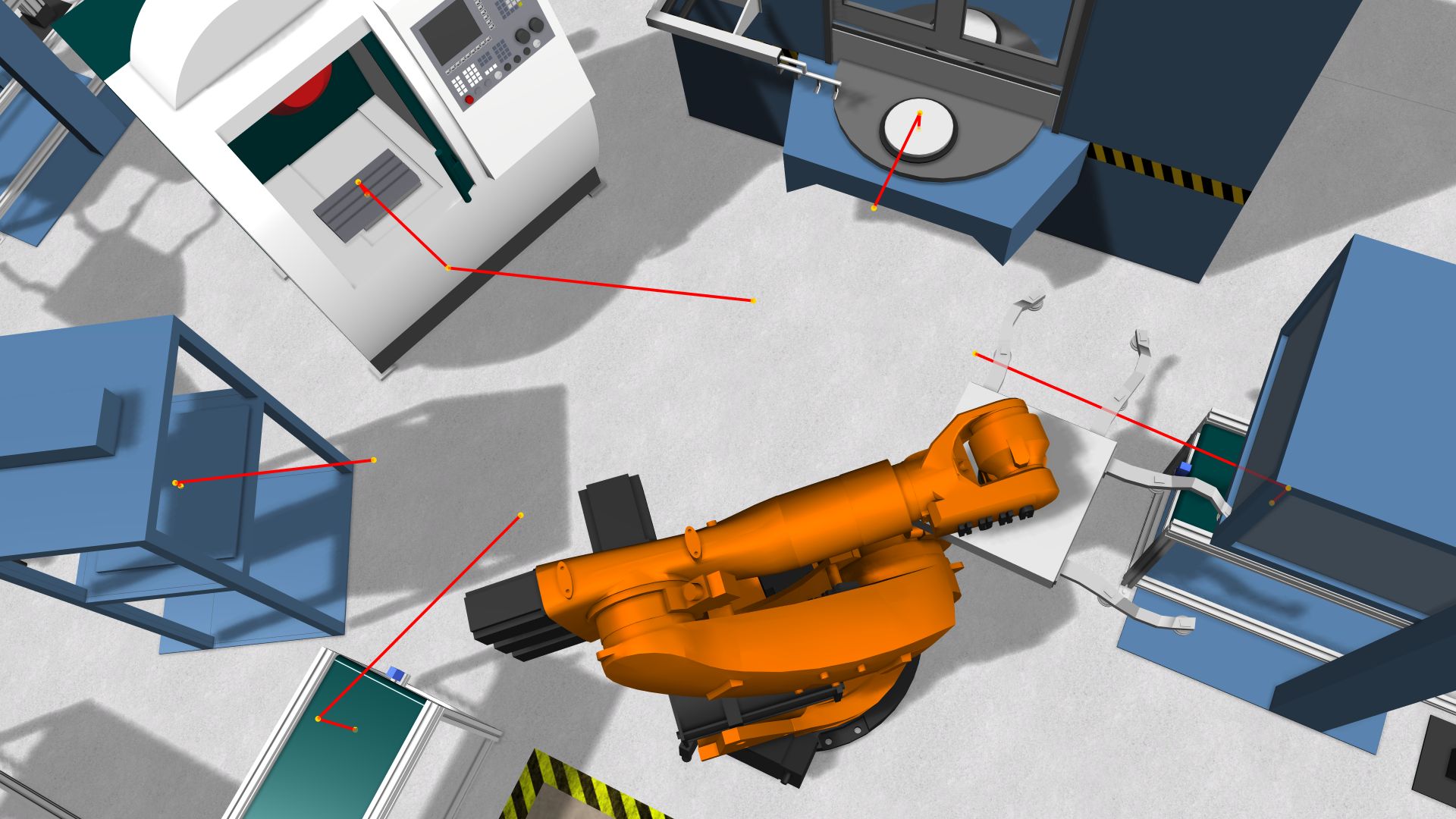

  • Bewegungspfade (linear, PTP, zirkular, Spline) und Pfadknoten für Roboterbewegungen und Animationen
  • Schachtelbare Objektfunktionen für Berechnungen während der Simulation: Arithmetik, Trigonometrie, Boolesche Algebra, hochsprachliche Kontrollstrukturen, Zugriff auf statische und dynamische Eigenschaften des Modells (Geometrie, Mechanik, Elektrik), Zufallszahlen usw.
  • Konnektoren und Trigger für das automatische geometrische Einrasten und das funktionale Verbinden von E/As und Greifbeziehungen zur Modellierungs- oder Simulationszeit
  • Verzerrungsfreie Baugruppenskalierung für benutzerdefinierte Bibliothekskomponenten, auch für mechanisch-funktionale Elemente
  • Hierarchische Einbindung fertiger Teilmodelle
  • Modellbibliotheken: Geometrische Grundkörper, Texturen und Materialien, E/A-Steuerungen, interaktive Elemente

Simulation

  • Kinematische 3D-Simulation mit automatischer Realzeitregelung
  • Zeitdiskrete Simulation: Simulationstakt frei wählbar bis hinab zu 1 ms
  • Der Simulationsablauf kann auf schneller oder langsamer als Echtzeit umgeschaltet werden
  • Deterministische Wiederholung von Simulationsläufen
  • Objektquellen und -senken zum Erzeugen und Löschen von Objekten zur Simulationszeit
  • Objektersetzer für den werkstückabhängigen Austausch von Objekten zur Nachbildung von Bearbeitungsprozessen
  • Beliebige Anzahl gleichzeitig simulierbarer Steuerungen, z.B. Roboter, E/A-Steuerungen oder SPSen – Beschränkung nur durch die Leistungsfähigkeit des verwendeten Rechners
  • Zeilenweise Ablaufverfolgung in allen während der Simulation ausgeführten Programmen
  • Zeichnen und Exportieren von Kennlinien, z.B. Positionen, Geschwindigkeiten, Beschleunigungen, E/A-Werte und verschiedene Performancedaten

Visualisierung

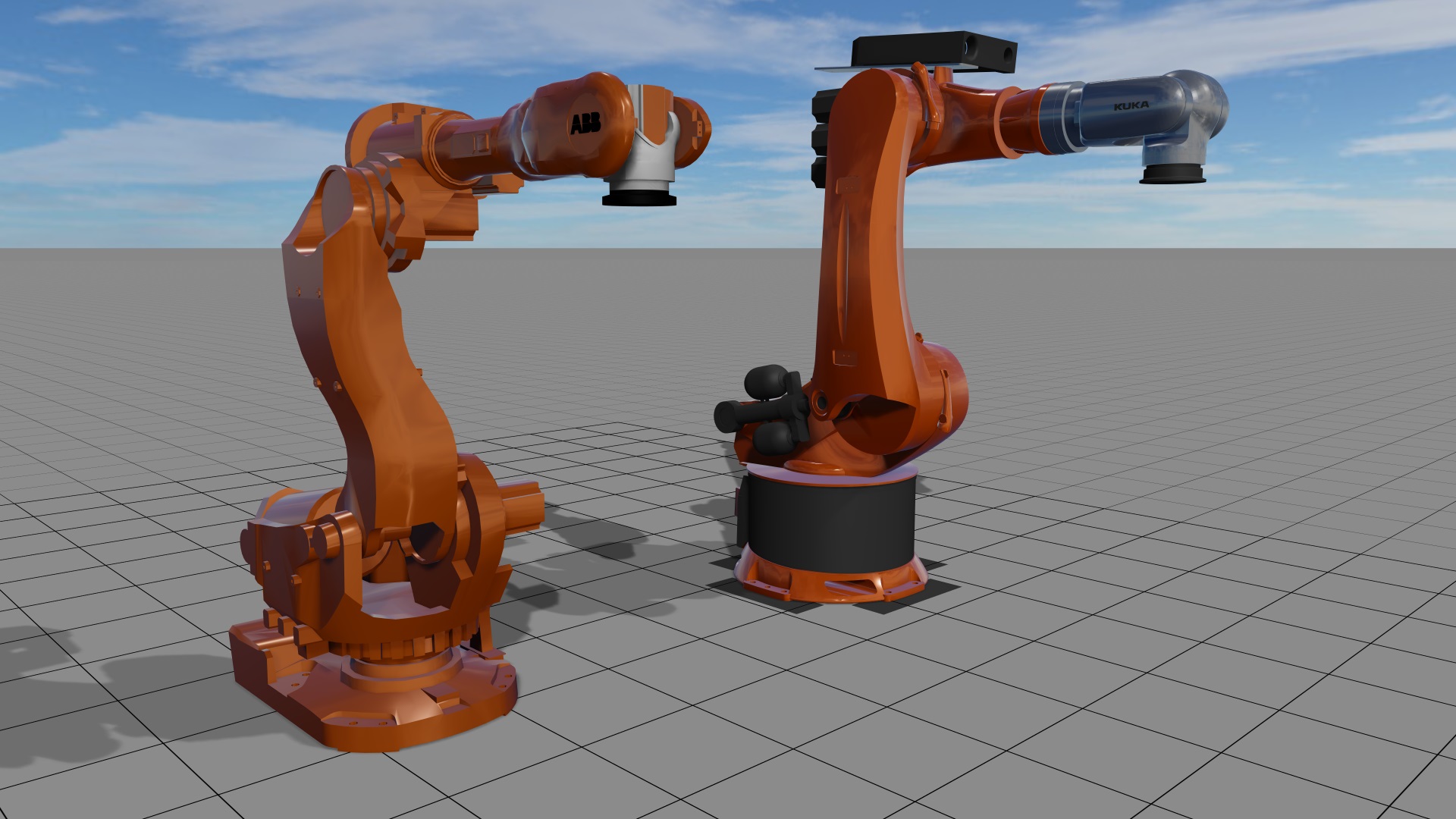

  • Hochleistungs-Renderer zur realistischen Modellvisualisierung
  • Schatten und SSAO (Screen Space Ambient Occlusion)
  • Beliebig viele unabhängige Ansichtsfenster gleichzeitig
  • Parametrisierbare Schnittansichten
  • Stereoskopische Darstellung in verschiedenen Formaten, kompatibel mit den meisten 3D-TVs und 3D-Projektoren

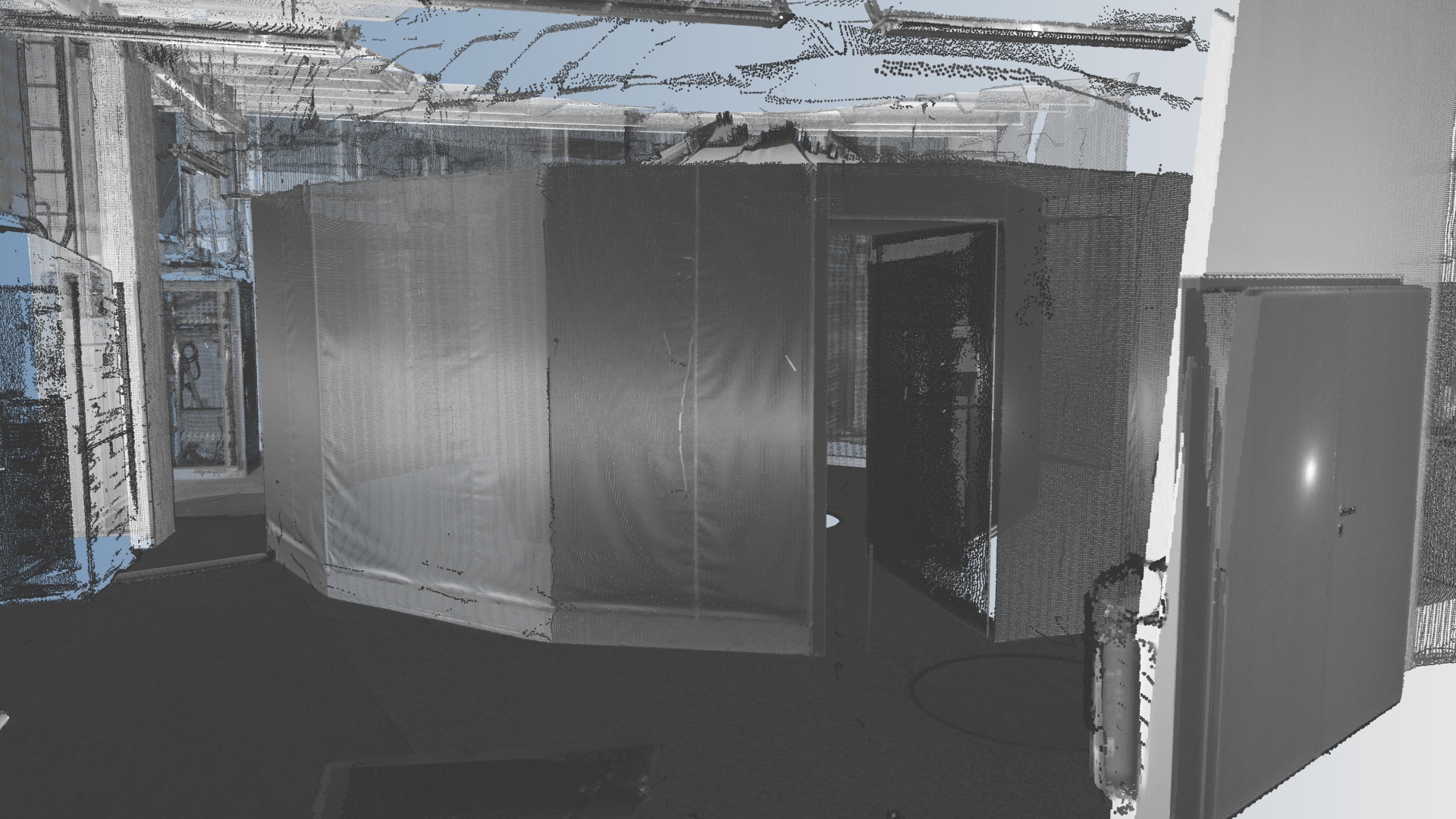

  • Visualisierung von Punktwolken aus Laserscans
  • Parametrisierbare Lichtquellen: Umgebungslicht, gerichtetes Licht, Punktlicht, Stirnlampe
  • Materialien mit optischen und anderen physikalischen Eigenschaften
  • Texturen können aus eigenen Grafikdateien erstellt werden

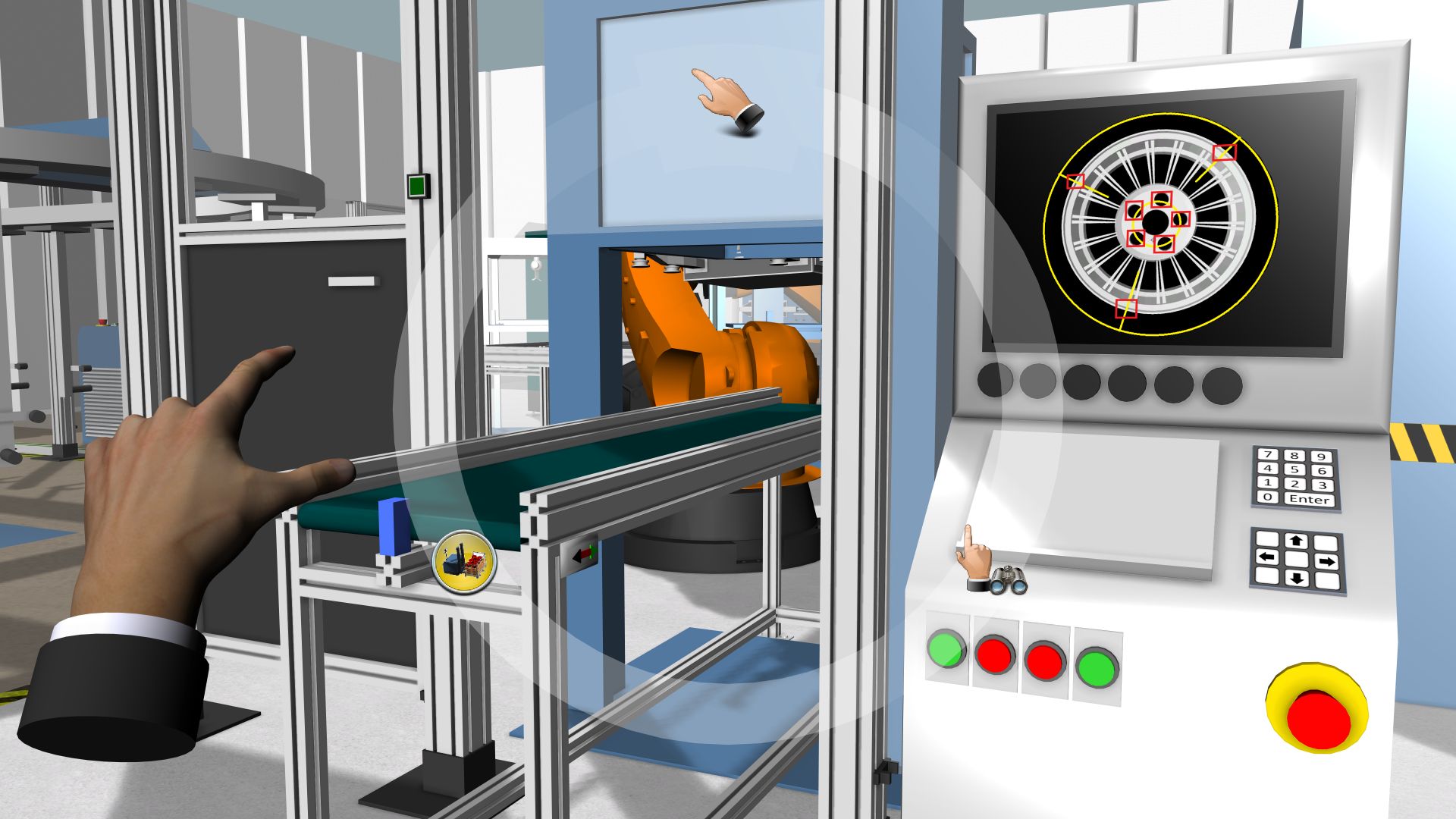

Interaktion und Medien

  • Jederzeit Benutzereingriffe während der Simulation
  • Klickbare 3D-Elemente im Modell (z.B. ein Schalter in einer Anlage)
  • Klickbare 2D-Elemente im Ansichtsfenster (z.B. eine Kachel zum Auslösen einer Aktion)
  • Ankopplung 3D-Maus und Gamepad zur Navigation und Interaktion
  • Gestensteuerung der 3D-Ansicht auf Multi-Touch-Screens
  • Wiedergabe von Videos, 3D-Videos und Webcam-Streams im Modell
  • Präsentationssteuerung: Ansichtsveränderung über elektrische Eingänge
  • Aktionsobjekte für Interaktion und Multimediainhalte, z.B. Klänge, Websites und Nachrichten
  • Optionales Wasserzeichen im Ansichtsfenster

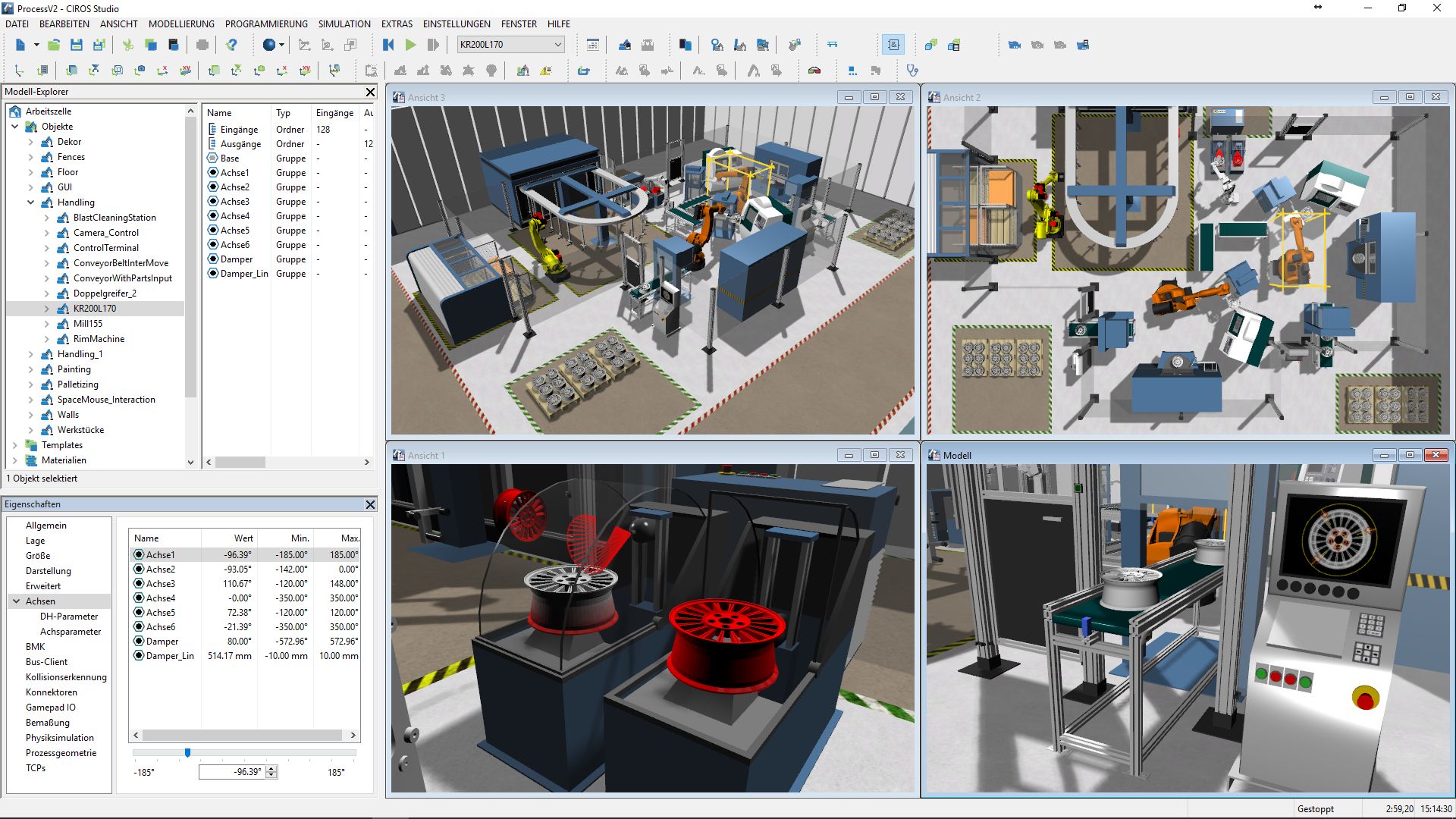

Bedienung

  • Modell-Explorer für hierarchisch strukturierten Zugriff auf alle Modellelemente
  • Verwaltung der Eigenschaften aller Modellelemente
  • Verwaltung von mitgelieferten und benutzerdefinierten Modellbibliotheken
  • Strukturierter Zugriff auf alle Anwendungs- und Modelloptionen
  • Versionsverwaltung zur Sicherung von Zwischenversionen
  • Grafischer Editiermodus zur geometrischen Modellierung direkt in der 3D-Ansicht
  • 3D-Marker: Extra-Koordinatensystem für nahezu beliebige Ausrichtungsoperationen
  • Modellanalyse zur Aufdeckung von möglichen Modellierungsfehlern
  • Allgemeine Suchen- und Ersetzen-Funktion
  • Strukturierte Verwaltung von Steuerungsprojekten, Programmen und Positionslisten
  • Objektbeschriftung und -selektion in der 3D-Ansicht
  • Pixelgenau einstellbare Screenshots der aktuellen Ansicht in hoher Auflösung, auch für hochqualitativen Druck
  • Mit F1 aufrufbares kontextsensitives Online-Hilfe-System und einführende Beispiele
  • Viele aus Windows bekannte Bedienungsoptionen: Konfigurierbare Symbolleisten (Toolbars), Kontextmenüs, Tastenkürzel (Shortcuts), andockbare Fenster, Rückgängig-Funktion (Undo), Copy & Paste, Drag & Drop usw.
  • Benutzerschnittstelle auch für hochauflösende Displays mit 100%, 125%, 150% oder 200% Skalierungsstufe
  • Information zu Softwareupdates

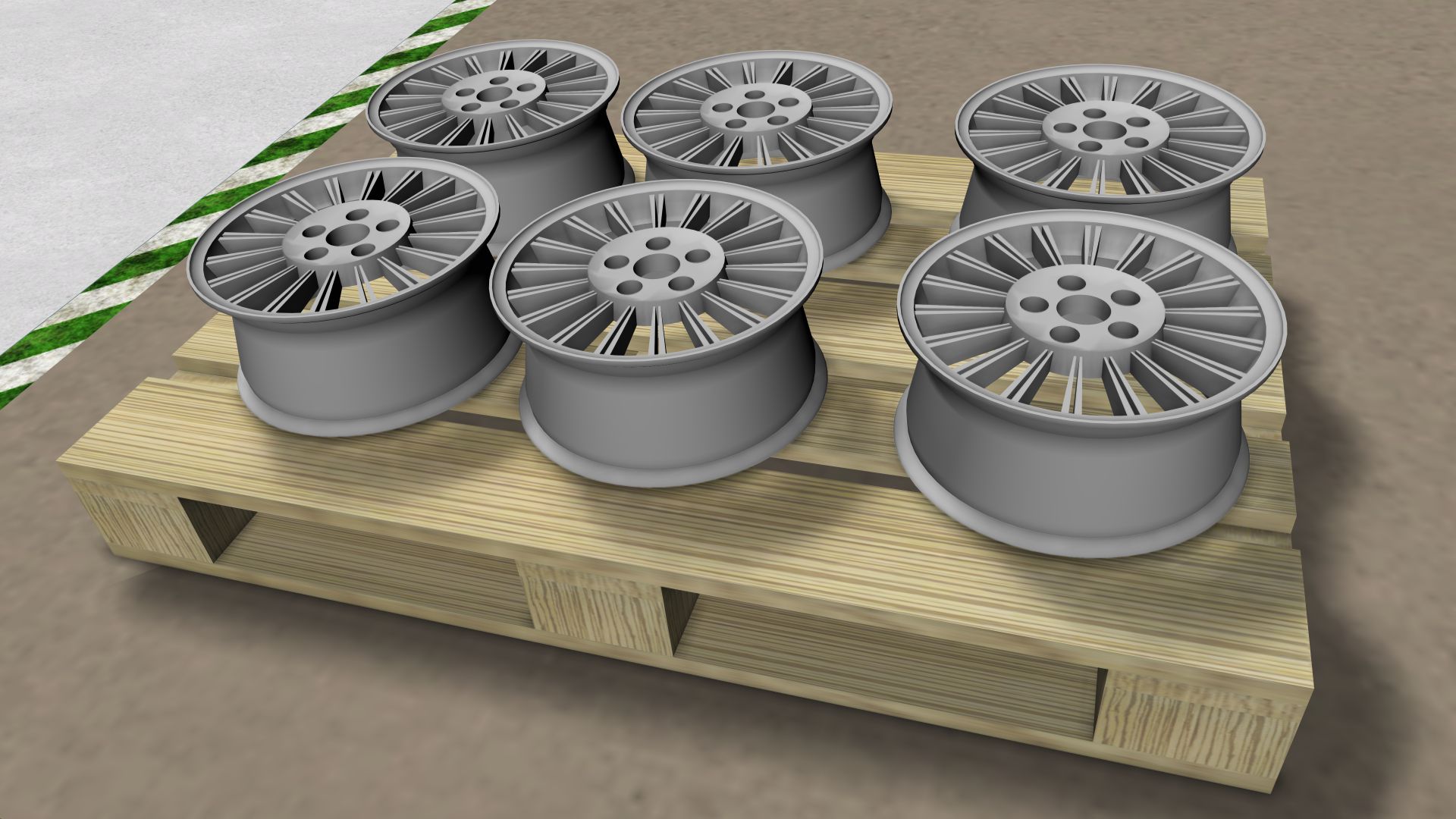

Modellimportpaket

  • Import von 3D-CAD-Daten in den Formaten STEP (AP 203 und AP 214), IGES, VRML, STL, 3ds Max, AutoCAD DXF, Autodesk FBX, Blender, Collada und Wavefront Object
  • Export-Plug-ins für Autodesk Inventor und Autodesk 3ds Max
  • 19 Werkzeuge zur teilautomatisierten Geometrieoptimierung und Modellreduktion für große CAD-Datenmengen
    • Analysiere Problemstellen im Polyeder
    • Schließe Lücken in Oberfläche
    • Ersetze Auswahl durch Hüllkörper
    • Selektiere identische Elemente
    • Schließe Bohrlöcher
    • Lösche innerhalb Grundkörper
    • Lösche enthaltene Geometrien
    • Reduziere Polygone
    • Vereinfache abgerundete Kanten
    • Verschmelze Polyederpunkte
    • Bereinige Geometrie
    • Kopiere Struktur in Elemente
    • Optimiere Geometrie für Renderer
    • Passe Koordinatensysteme an Polyeder an
    • Ändere Zylinder-Detaillierungsgrad
    • Fasse zusammen nach Material bzw. Farbe
    • Ersetze identische Objekte durch Renderclones
    • Facetten bearbeiten
    • Vereinfache Objekthierarchie
  • Automatische Pfaderzeugung auf Oberflächen, entlang scharfer Kanten, an geometrischen Features oder durch Musterprojektion (Mäander, Spirale)
  • Vertexnormalenerzeugung für fließende Farbverläufe auch an Polyederkanten

Modellimport in proprietären Formaten

  • Für den Import von 3D-CAD-Daten in den folgenden herstellerbezogenen Formaten steht jeweils ein eigenständiges Softwarepaket zur Verfügung: JT, NX, CATIA (V4, V5 oder V6), Creo, Inventor, SolidWorks, Solid Edge, Parasolid, ACIS. Format DWG (2D) auf Anfrage.

Modellexportpaket

  • Export von 3D-Geometriedaten in den Formaten STEP, IGES, VRML, STL und DXF (AutoCAD R12) und für den POV-Ray Raytracer

Mechanismenpaket

Mit dem Mechanismenpaket bringen Sie Bewegung in Ihre Modelle und simulieren Mechanik, Sensorik und Transport.

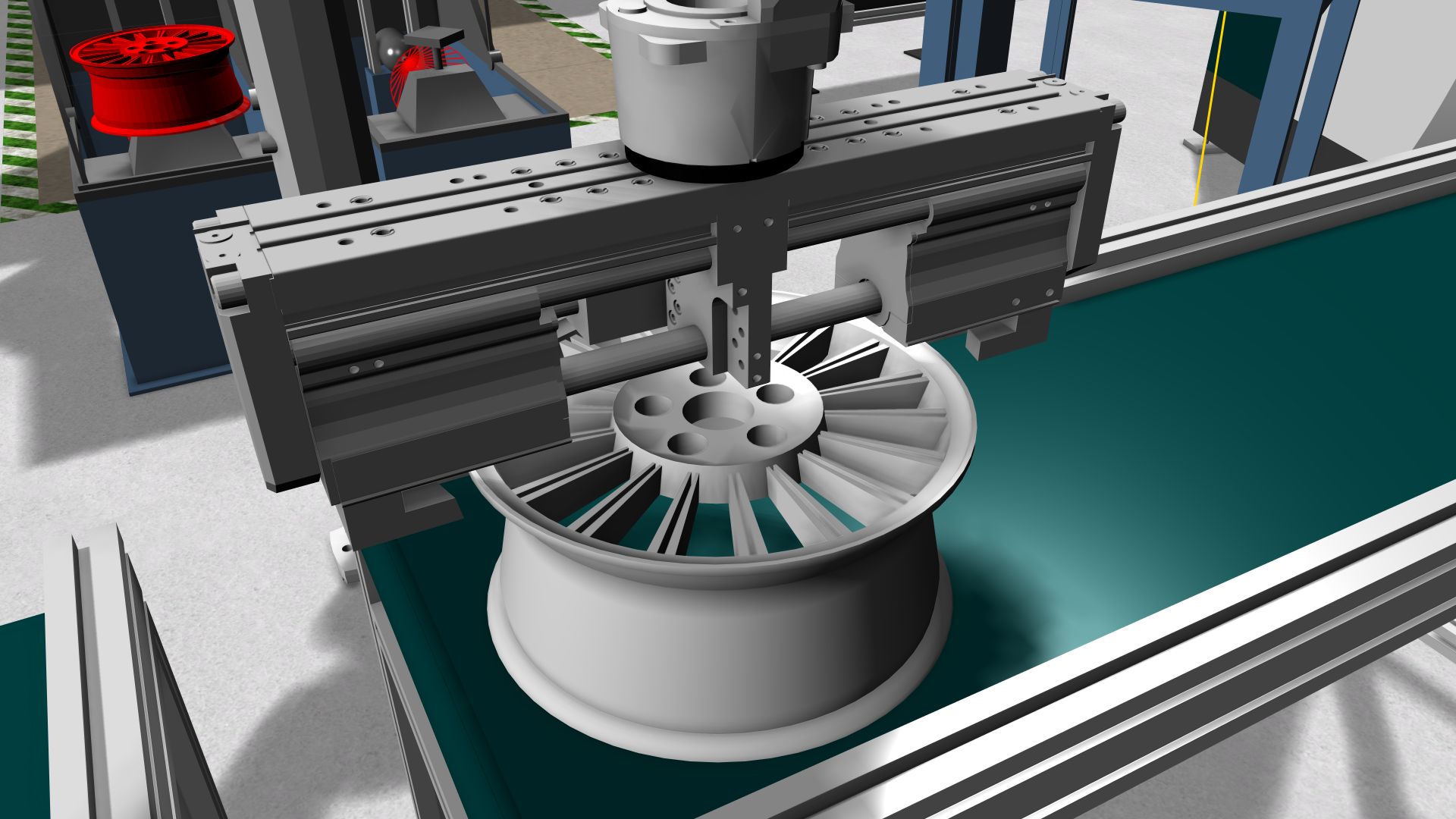

Erweiterte Mechaniksimulation

  • Translatorische (Schubachsen) und rotatorische (Drehachsen) Freiheitsgrade, z.B. für pneumatische Zylinder und kinematische Ketten
  • Konfigurierbare Antriebe, auch mit benutzerdefinierten Bewegungsprofilen
  • Greifmechanismen
  • Getriebe und Zahnräder
  • Modellbibliothek mit fertigen Mechanismen

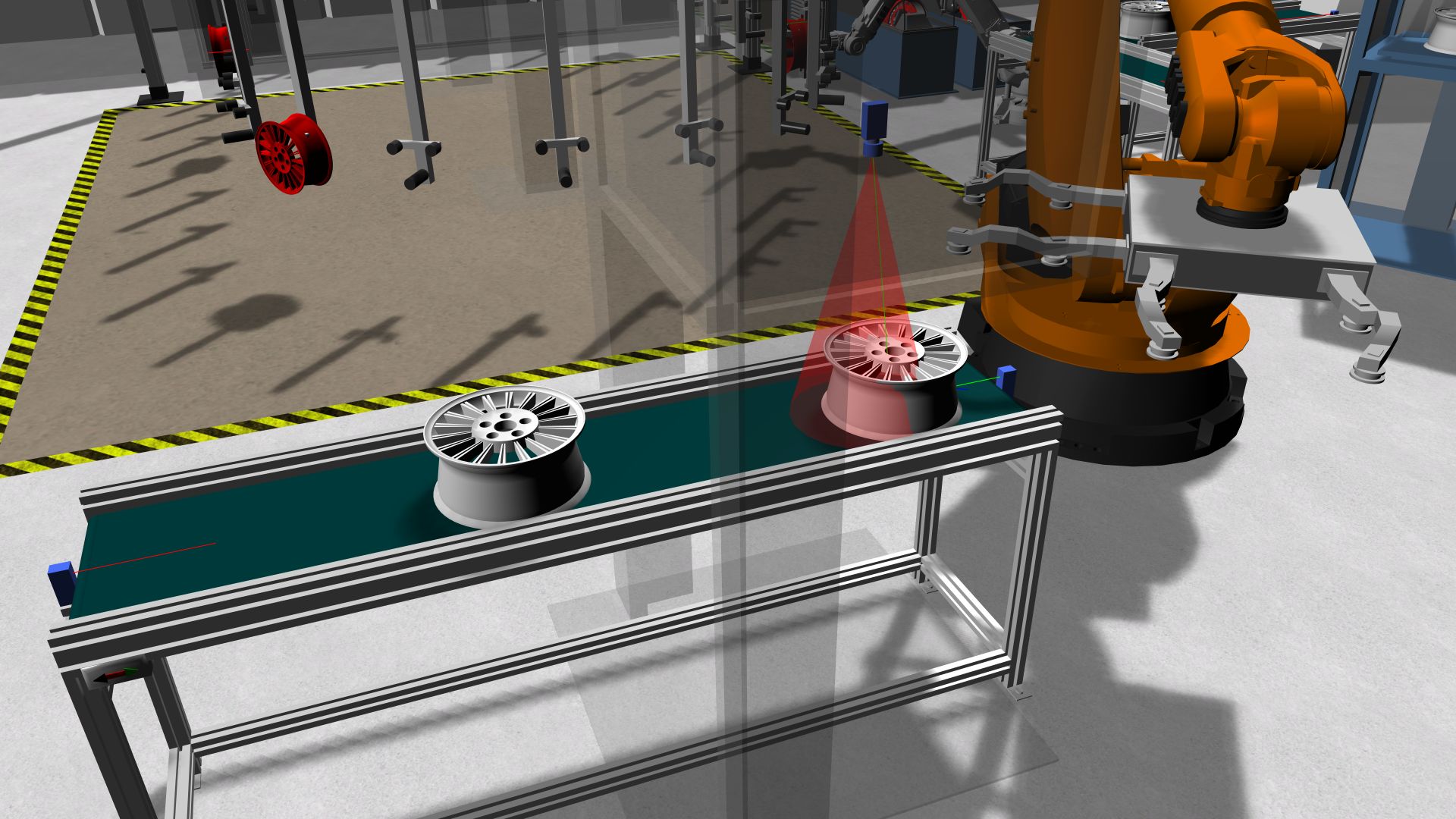

Sensorsimulation

  • Abbildung realer Sensoren im Anlagenmodell
  • Viele Sensortypen: induktive und kapazitive Näherungsschalter, optische Distanzsensoren, Lichtschranken, Ultraschallsensoren, Sicherheits-Laserscanner, Kameras zur Lageerkennung, Barcodelesegeräte und Transceiver-Transponder-Systeme (RFID-Systeme)
  • Optionale 3D-Visualisierung des Messbereichs und der detektierten Elemente
  • Parametrisierung des Messbereichs, ggf. des Öffnungswinkels, der Ein- und Ausgangskennlinie und anderer Eigenschaften
  • Modellbibliothek mit typischen Sensoren

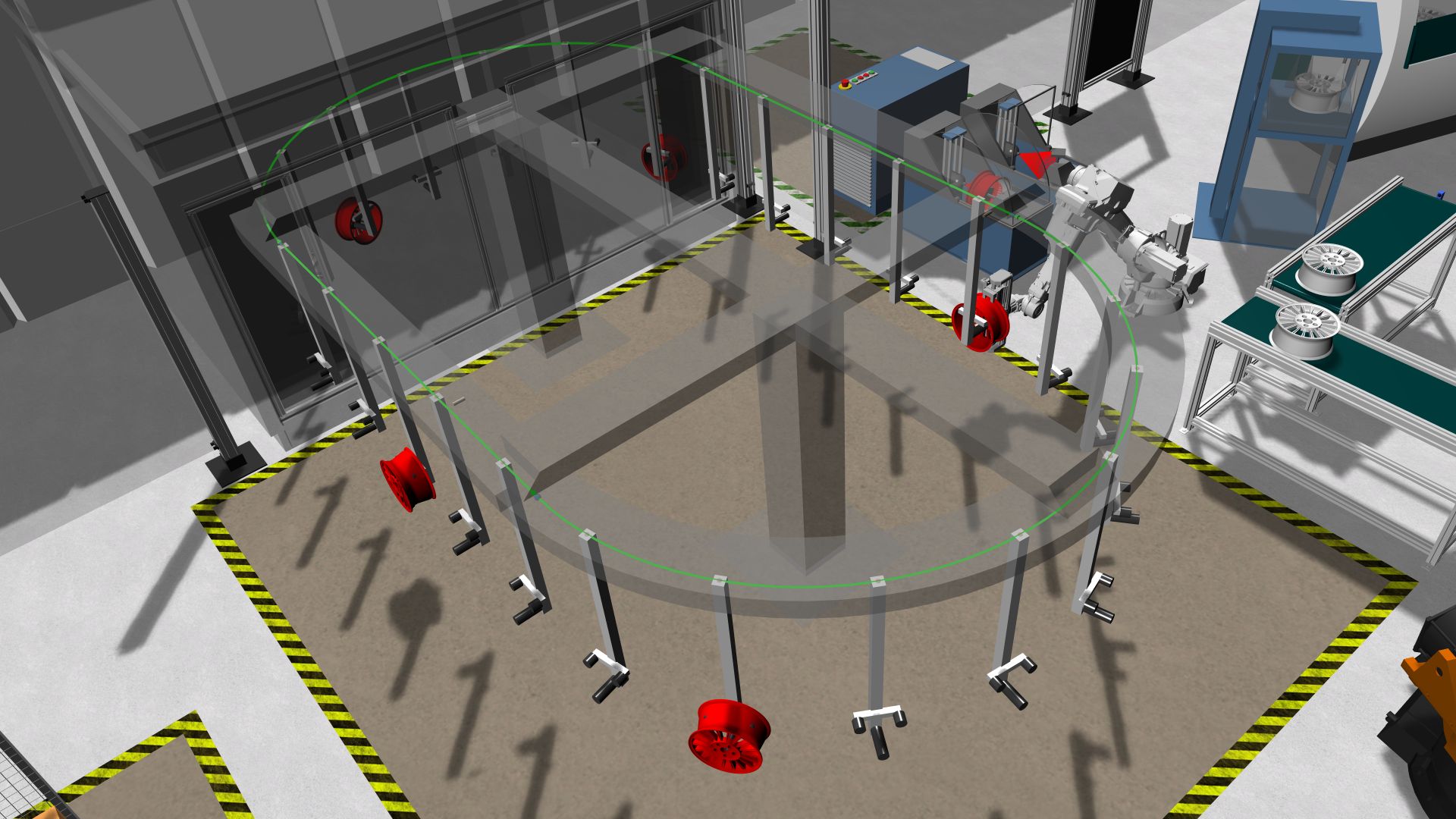

Transportsimulation

  • Modellierung und Simulation diskreter spurgebundener Transportsysteme, z.B. Werkstückträgertransfersysteme, fahrerlose Transportsysteme oder Teilemagazine
  • Für wenige einfache Komponenten oder komplette Logistiksysteme
  • Textbasierte Low-level-Modellierung zur Erstellung funktional detaillierter Einzelkomponenten, auch für Modellbibliotheken
  • Grafische High-level-Modellierung zur Komposition komplexer Gesamtanlagen durch 3D-Einrasten von Einzelkomponenten
  • Realistisches Aufstauverhalten basierend auf geometrischen Hüllen
  • Physikalische Simulation von Gleitreibung und Gravitation
  • Modellbibliothek mit unsichtbaren, funktionalen Elementen zur Anreicherung nicht-funktionaler CAD-Daten
  • Modellbibliotheken für die Transportsysteme Bosch TS2plus und ASYS TECTON

Weitere Features

  • Schlauch-, Kabel- und Schleppkettensimulation für gelieferte Modelle
  • Geometrisches Greifen, z.B. für exakte Greifvorgänge mit Parallelgreifern
  • Modellbibliotheken: LEDs und Anzeigen, Modellierungshilfen, Greifer

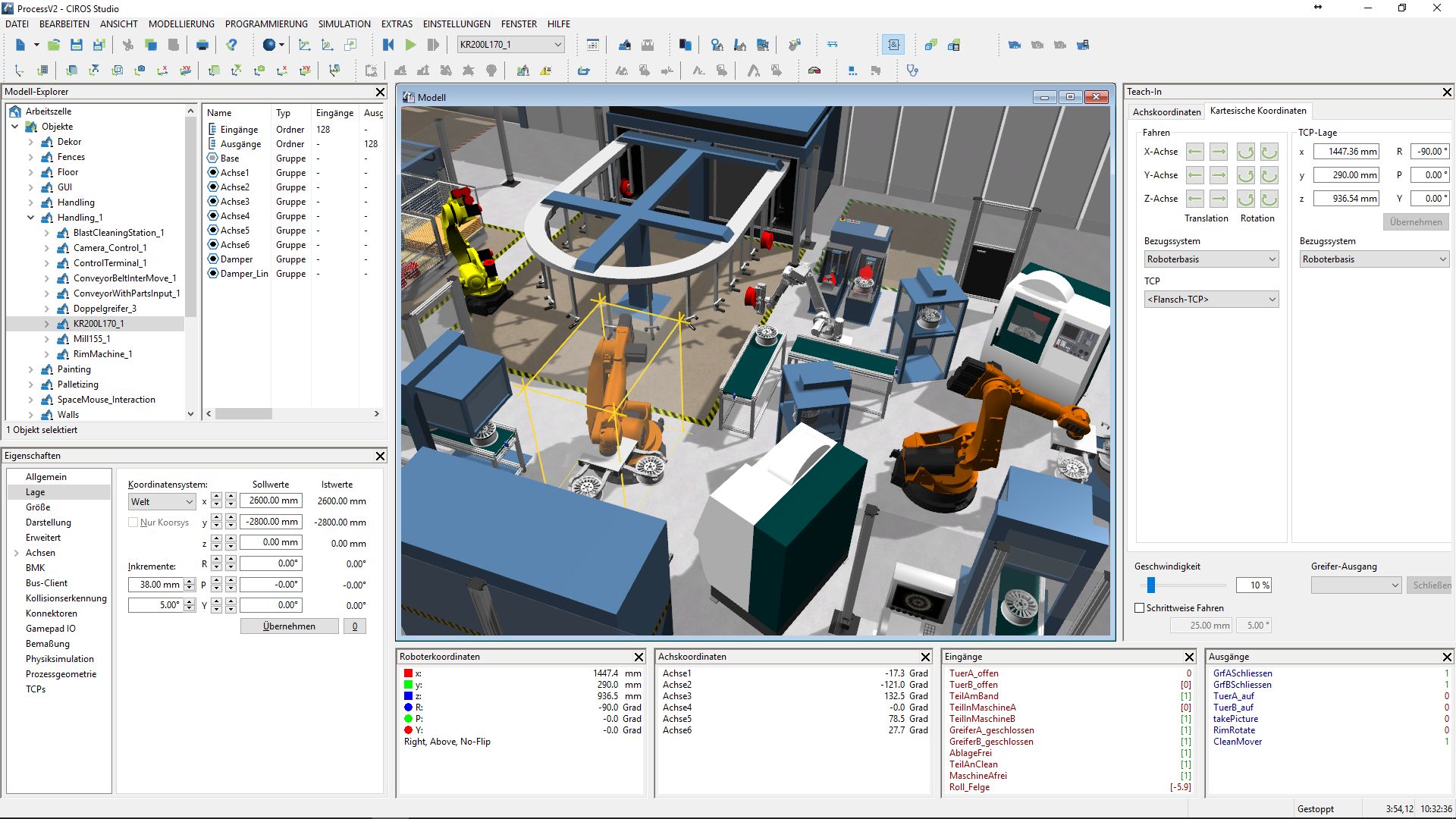

Robotikpaket

Das Robotikpaket ist die Basis zur Modellierung und Simulation von Robotern.

Allgemeine Features

  • Virtuelle Robotersteuerung
  • Roboter verschiedener Hersteller gemeinsam in einem Modell
  • Virtuelles Teach-in zum Verfahren eines Roboters im Modell
  • Verwaltung von Roboter-TCPs (Tool Center Points)

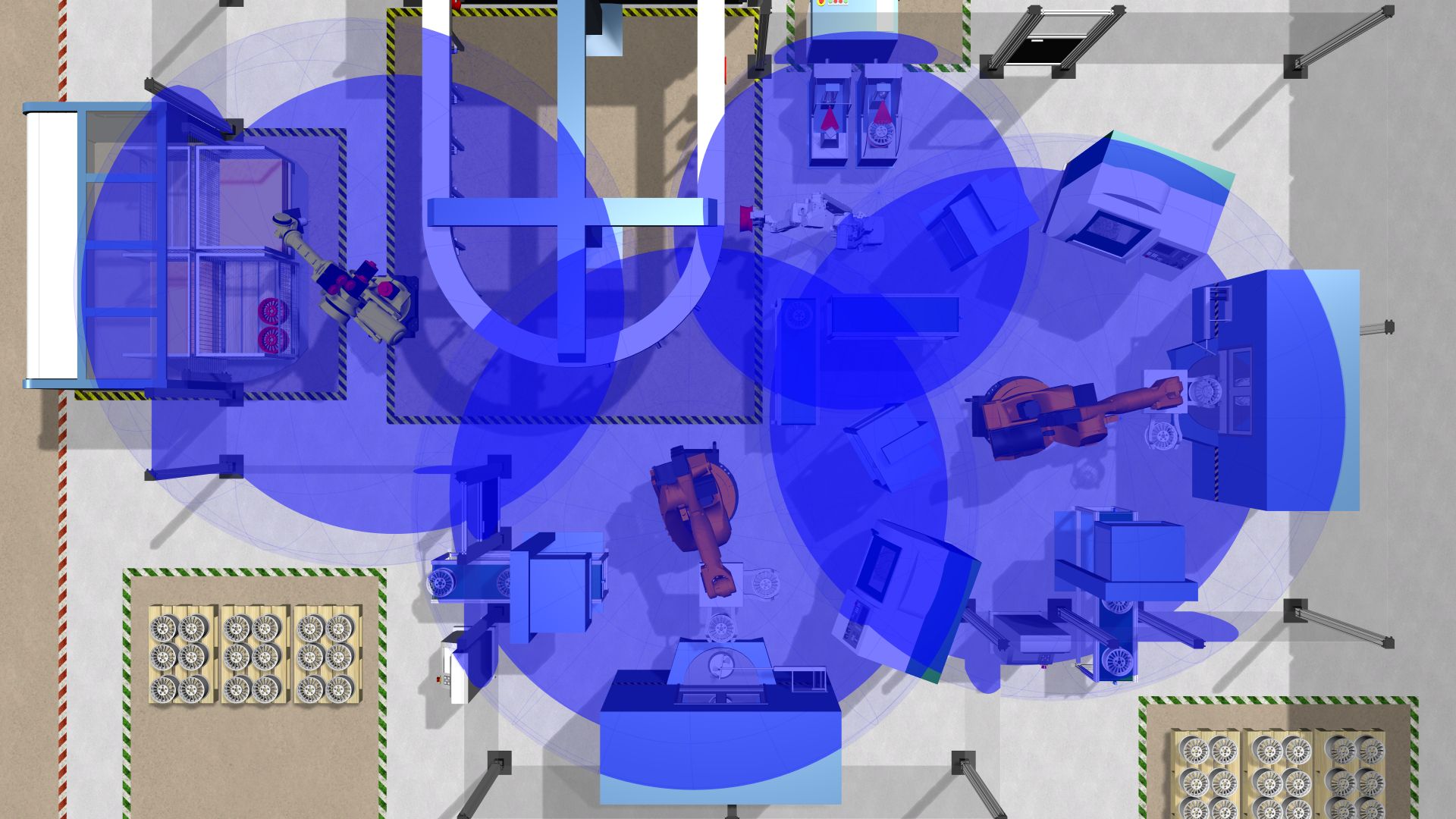

  • Visualisierung von Roboterarbeitsräumen, auch für benutzerdefinierte TCPs
  • Erreichbarkeitsanalysen basierend auf vom Hersteller angegebenen kinematischen Daten
  • Lineare und rotatorische Zusatzachsen

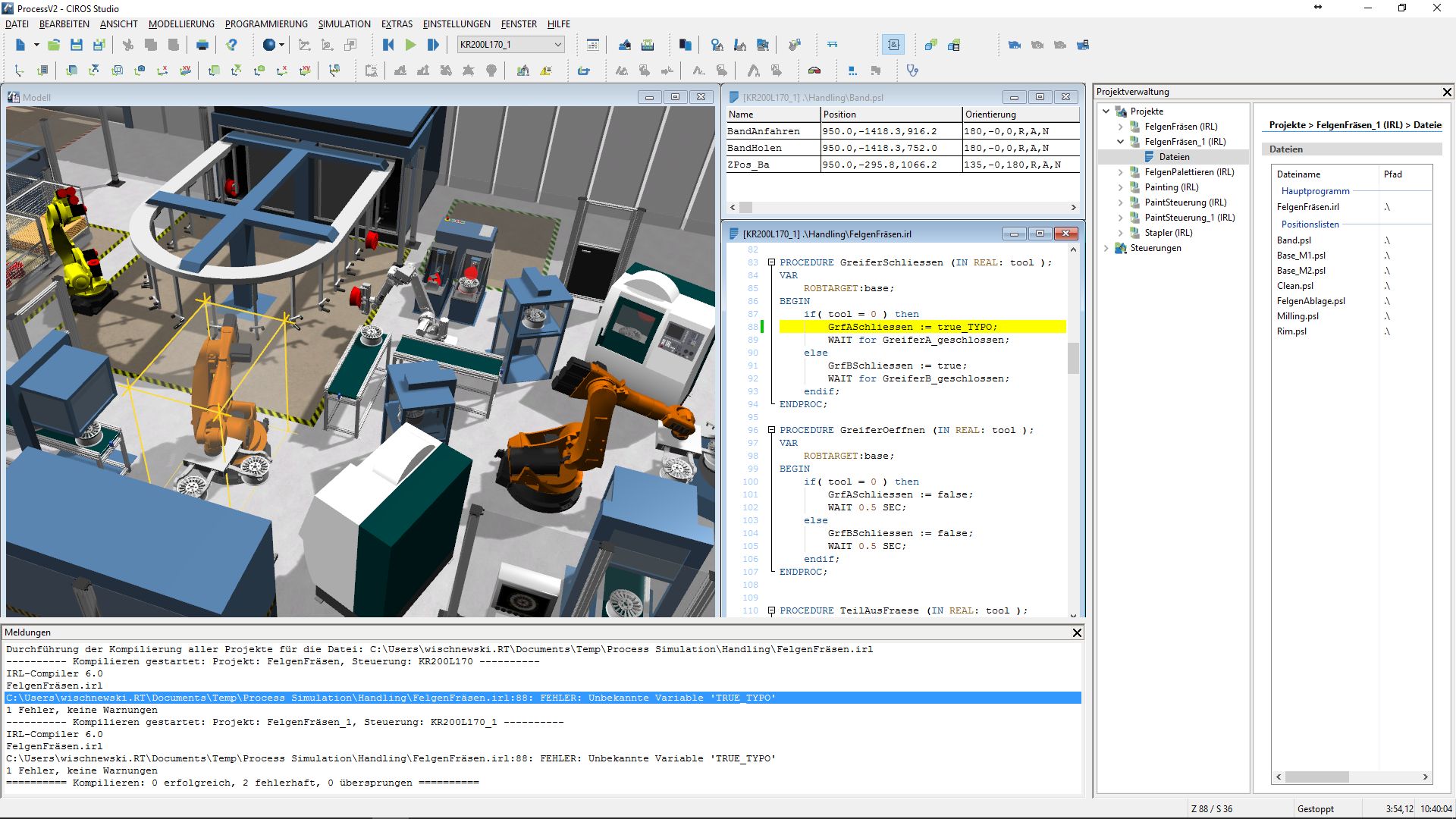

  • Integrierte Programmierumgebung
    • Syntax-Highlighting im Quelltext
    • Fehlerüberprüfung beim Kompilieren von Quelltext für eine virtuelle Steuerung
    • Fehlerhafte Zeilen können direkt angesprungen werden
  • Modellbibliotheken: Roboter-Standardkinematik zu Testzwecken, Zusatzachsen

Koordinatentransformation

  • Roboterstellung und -bewegung in Achskoordinaten und kartesischen Koordinaten
  • Analytische Rückwärtstransformationen (inverse Kinematiken) für viele Kinematiktypen: 4-, 5- und 6-Achs-Kinematiken, Delta-Kinematiken mit rotatorischen oder linearen Achsen
  • Parametrisierbare Universaltransformation für weitere Kinematiken, z.B. KUKA LBR iiwa

Positionen

  • Positionen werden mit Lage (x, y, z, Roll, Pitch, Yaw), Konfiguration und Turns gespeichert
  • Positionen können direkt aus der 3D-Ansicht in Positionslisten übernommen und wieder angefahren werden.
  • Teachen von Positionen
    • Per Teach-in in beliebigem Koordinatensystem
    • Durch Klicken in der 3D-Ansicht
    • Durch Klicken auf eine gespeicherte Position oder einen Pfadknoten
    • Relativ zu vorhandenen Elementen
    • Durch direkte Koordinateneingabe
  • Durch Pfadknoten definierte Positionen werden durch wiederholtes Anfahren nacheinander in allen möglichen Konfigurationen angefahren

Programmierung

  • Roboterprogrammiersprache IRL nach DIN 66312. IRL ist eine einfache Hochsprache zur Programmierung von Robotern beliebiger Hersteller.
  • Programmier-Assistent zur automatisierten Erstellung von Roboterprogrammen in Herstellersprach

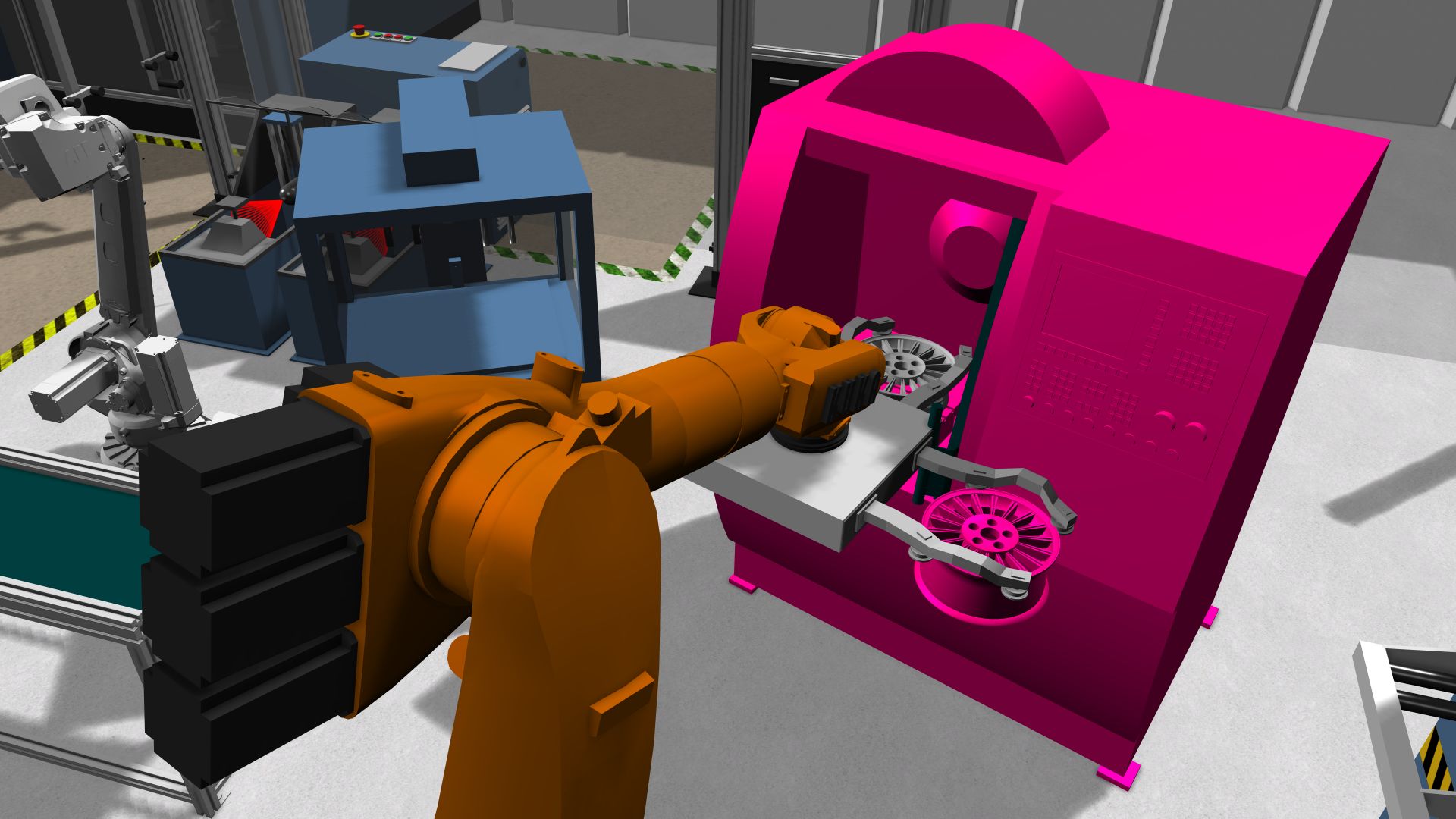

Kollisionserkennung

  • Für beliebige Elemente des Modells, insb. für Roboter, Greifer und gegriffene Komponenten, aber auch für beladene Werkstückträger
  • Konfigurierbare Reaktion auf Kollisionsereignisse
    • Visualisierung kollidierter Komponenten
    • Protokollierung kollidierter Komponenten mit Zeitstempel, zur nachträglichen Analyse unbeaufsichtigter Simulationsläufe
    • Unterbrechung der Simulation zur detaillierten Analyse
  • Performancesteigerung durch Konfiguration kritischer, zu testender Komponenten
  • Berücksichtigung von Sicherheitsabständen durch automatische Extrusion von Komponenten

Roboterpaket ABB mit RAPID

  • Modellbibliothek ABB-Roboter
  • Roboterprogrammiersprache RAPID (ABB): Unterstützung der wichtigsten Sprachelemente
  • Direkter Austausch von Roboterpositionen (robtarget), Tischkoordinatensystemen (wobjdata uframe) und Werkzeugen (tooldata) zwischen 3D-Ansicht und RAPID-Programm

Roboterpaket KUKA mit KRL

  • Modellbibliothek KUKA-Roboter
  • Roboterprogrammiersprache KRL (KUKA): Unterstützung der wichtigsten Sprachelemente

Roboterpaket Mitsubishi mit MELFA-BASIC

  • Modellbibliothek Mitsubishi-Roboter
  • Roboterprogrammiersprachen MELFA-BASIC III, IV und V (Mitsubishi): Unterstützung von ca. 95 % der Sprachelemente
  • Modellassistent für Roboterzellen

Mitsubishi-Onlinekopplung

  • Verbindung zur realen Mitsubishi-Steuerung via Ethernet, RS232 oder USB (steuerungsabhängig)
  • Upload und Download von Programmen und Maschinendaten
  • Die Onlinekopplung ist zusammen mit weiteren Features auch als eigenständiges Programm CIROS Programming verfügbar.

Roboterpaket Adept mit V+

  • Roboterprogrammiersprache V+ (Adept, Version 12)
  • Modellbibliothek Adept-Roboter

Roboterpaket Stäubli / CS8-Emulator

  • Modellbibliothek Stäubli-Roboter
  • Ankopplung Stäubli CS8-Emulator mit VAL3 für Achswerte

Roboterpaket FANUC

  • Modellbibliothek FANUC-Roboter

Roboterpaket Verschiedene Roboter

  • Modellbibliotheken Roboter: Comau, Denso, Epson, Kawasaki, Yaskawa Motoman, Nachi, Reis, Universal Robots

Steuerungspaket

  • Virtuelle Inbetriebnahme – Hardware in the Loop (HIL) – Emulation: Entwicklung und Test von Steuerungssoftware auf realer Steuerungshardware gegen die virtuelle Anlage
  • OPC-Client
    • OPC DA (Data Access)
    • OPC UA (Unified Architecture)
    • Hoch-performanter OPC-Client, geeignet für die meisten Steuerungsszenarien
    • Komfortable Konfiguration gegen vom OPC-Server bereitgestellte Items
    • Automatische modellinterne Konfiguration: E/As der Komponenten der virtuellen Feldebene werden anhand Ihrer Namen automatisch mit entsprechend neu erzeugten E/As der Steuerungsseite verbunden
  • OPC-Server
    • OPC DA (Data Access)
    • OPC UA (Unified Architecture)
    • Ankopplung externer Bediengeräte oder externer PPS/MES/BDE -Software
  • Ankopplung Beckhoff TwinCAT
    • Zur Ankopplung realer Steuerungshardware über reale Feldbushardware
    • Direkter Zugriff auf EtherCAT
    • Zugriff auf andere Feldbussysteme über von Beckhoff erhältliche Busklemmen, z.B. für RS232, RS485, AS-Interface, PROFINET-RT, PROFINET-IRT, EtherNet/IP, IEEE-1588, Lightbus, PROFIBUS-DP, Interbus, CANopen, DeviceNet, DMX
  • Ankopplung Siemens PLCSIM
    • Ankopplung der Software Siemens SIMATIC PLCSIM ab Version 5.4 SP3 zur Simulation von Programmen für S7-300 und S7-400
  • Ankopplung Siemens PLCSIM Advanced
    • Zum Beispiel für Siemens S7-1500
  • Ankopplung Delta Logic ACCON-AGLink
    • Zum Beispiel für Zugriff auf Siemens S7-1200 und S7-1500
  • Ankopplung MathWorks MATLAB
    • Kommunikation zwischen CIROS-Elementen und MATLAB-Skripten
  • Ankopplung MathWorks Simulink
    • Kommunikation zwischen CIROS-Elementen und Simulink-Modellen
  • Emulation Siemens STEP 7
    • Einfache STEP 7-Projekte (*.s7p) können direkt eingeladen und zur Steuerung des Modells verwendet werden
  • Modellbibliothek SPS: OPC, Siemens, TwinCAT

Simulationsfilme und Videoaufzeichnung

  • Simulationsfilme mit benutzerdefinierten Szenen und Regieanweisungen
  • Verschiedene Methoden für automatische fließende Übergänge zwischen Szenen
  • Automatisches Verfolgen, Schwenken und Umrunden für Modellelemente in ihrer aktuellen Position
  • Schnittebenen und Zoom
  • Kamerafahrt entlang einem benutzerdefinierten Pfad, optional mit Blickrichtung auf einen weiteren Pfad
  • Kontrollstrukturen: Sprünge und benutzer-getriggerte Einsprünge zu beliebigen Szenen
  • Synchronisierung mit dem Simulationsablauf über das Warten auf und das Setzen von E/As
  • Videoaufzeichnung in den Formaten H.264/MPEG-4 oder WMV9 – annähernd ohne Verzögerung

Virtueller Mensch

  • Modellbibliothek virtueller Mensch (virtueller Arbeiter) mit 30 Freiheitsgraden
  • Körperhaltungen werden analog einem Roboter eingelernt
  • Positionslisten zur Speicherung von Körperhaltungen
  • Zwischen zwei Körperhaltungen wird in der Simulation interpoliert
  • Dieses Paket erfordert das Robotikpaket.

Modellanimationspaket

Im Modellanimationspaket sind Features enthalten, die plausible Visualisierungen erlauben und dabei eine aufwändige Modellierung zur korrekten Simulation vermeiden.

Anima
